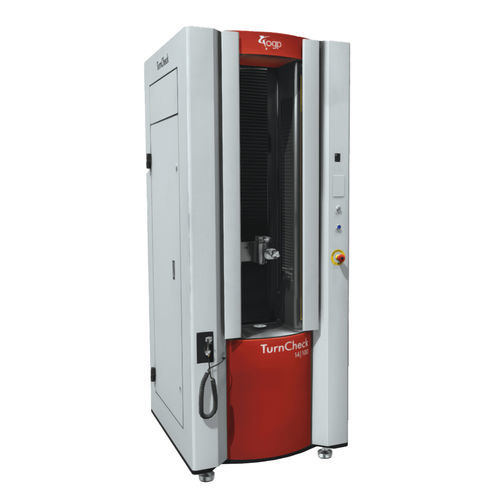

Durchmesser-Messmaschine TurnCheck™ Series-14

ZylindrizitätLängenPosition

TurnCheck™ Series-14-Systeme bieten eine schnelle, einfache Möglichkeit zur Messung von Wellen, Zylindern und anderen gedrehten, geschliffenen oder stranggepressten Teilen. Einfach das Teil auflegen und GO drücken. TurnCheck Series-14-Systeme sind optische Präzisionsmessgeräte, die für den Einsatz in der Werkstatt entwickelt wurden. TurnCheck-Systeme sind robust und zuverlässig und eignen sich für Teile mit einem Durchmesser von bis zu 175 mm und einer Länge von 1000 mm. TurnCheck scannt und misst ein Teil in Sekundenschnelle mit seinem telezentrischen, optischen System mit großem Sichtfeld. Mit einem 135 mm breiten Sichtfeld und einem vertikalen Bereich von 1000 mm können TurnCheck Series-14-Systeme nahezu jedes gedrehte oder geschliffene Teil bearbeiten. Die TurnCheck-Software ermöglicht die einfache Messung von Durchmessern, Längen, Abständen, Winkeln, Radien, Form, Position, Zylindrizität und Rundlauf - und kann Punktdaten für externe Analysen ausgeben. Der bewegliche Reitstock ist so konstruiert, dass er leicht mit einer Hand bedient werden kann, um eine präzise mechanische Ausrichtung des Werkstücks zu ermöglichen. Zusätzliche optionale Spannsätze, die in die Spindel passen, eignen sich für Werkstücke, die keine Spitzen haben. Der Granitsockel für die Drehbewegung bietet eine starre Basis und isoliert Vibrationen.
