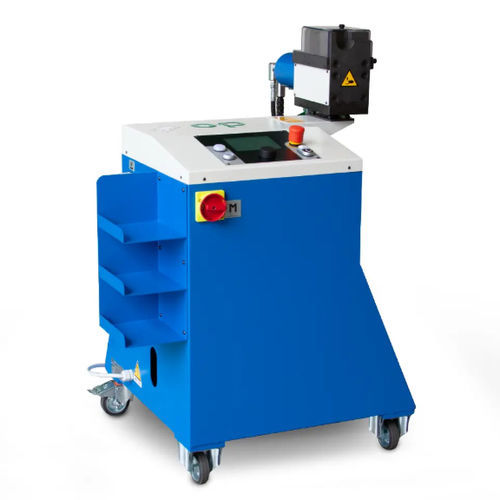

Maschine für das Aufweiten von Rohren / Vormontage UNISPEED USFL 24/37 ES 6/18

Übersicht
Die UNISPEED USFL 24/37 ES 6/18 führt den Vormontageprozess für DIN2353-Ringe aus und kann mit einem optionalen Aufweitblock 37°-Aufweitungen an hydraulischen Starrrohren bis zu 18 mm Durchmesser und 2 mm Wandstärke ausführen. Der Zylinder ist nicht in die Hauptstruktur integriert (Patentanmeldung), wodurch mehr Arbeitsraum entsteht und die Bearbeitung von Rohren mit sehr kurzem Geradabschnitt (geformte oder Verbundrohre) möglich wird. Die Maschine ist mit einer elektronischen Touchscreen-Steuerung zur Eingabe von Parametern und zum Speichern von Rezepten ausgestattet. Aufweitwerkzeuge werden gemäß UNI ISO 8434-2 und DIN 3949 geliefert.

Hinweise
Produktangaben können ohne vorherige Ankündigung geändert werden.

Hauptmerkmale

• 37° AUFWEITEN — 6 - 18 x 2 mm (1/4" - 5/8" x 0.08")
• VORMONTAGE 24° — 6 - 18 x 2 mm
• MATERIALIEN — AISI 316 Ti, ST 37.4
• GEWICHT OHNE ÖL — 132 kg (291 lbs)
• ABMESSUNGEN (L x B x H) — 808 x 798 x 1075 mm (31.8" x 31.4" x 42.3")
• NETZSPANNUNG STANDARD — 400 V 50 Hz 3 Ph
• MOTORLEISTUNG — 0,75 kW (1 Hp)
• ÖL (NICHT ENTHALTEN) — 13 L
• ELEKTRONISCHE TOUCHSCREEN-STEUERUNG — enthalten

Optionen

• ELEKTROPEDAL — optional
• 37° AUFWEITBLOCK 6-18 mm — optional
• WERKZEUGHALTER 6-18 mm — optional
• SPEZIALSPANNUNG — optional

Technische Daten

• Funktionen: Vormontage DIN2353-Ringe; 37° Aufweiten mit zusätzlichem Aufweitblock
• Rohrkapazität (Aufweiten): 6 - 18 x 2 mm
• Rohrkapazität (Vormontage): 6 - 18 x 2 mm
• Normen: UNI ISO 8434-2, DIN 3949
• Materialien: AISI 316 Ti, ST 37.4
• Gewicht (ohne Öl): 132 kg
• Abmessungen (L x B x H): 808 x 798 x 1075 mm
• Standardspannung: 400 V 50 Hz 3-phasig
• Motorleistung: 0,75 kW (1 Hp)
• Ölvolumen (nicht enthalten): 13 L
• Steuerung: elektronische Touchscreen-Steuerung mit Parameter-Eingabe und Rezeptspeicherung
• Konstruktionshinweis: Zylinder nicht in die Hauptstruktur integriert (Patentanmeldung) zur Vergrößerung des Arbeitsraums und zur Bearbeitung von Rohren mit sehr kurzem Geradabschnitt
