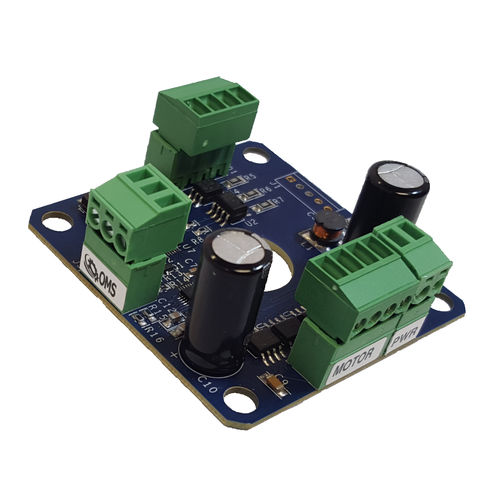

Mikroschritt-Motorcontroller OMD23b

DCkompaktembedded

Der OMD23b ist ein neues und verbessertes Modell des ursprünglichen OMD23-2, ein Mikroschrittmotorantrieb für bipolare Schrittmotoren. Diese neue Version ist wie die Vorgängerversion in der Lage, Mikroschritte von Vollschritten bis zu 256 Mikroschritten pro Schritt zu machen. Die neue kleine Größe (2,22" x 2,22") und unterstützt ein Mittelloch für die direkte Montage an einem Motor der Größe 23, so dass die Welle hindurchgeführt werden kann. Er unterstützt doppelt so hohe Geschwindigkeiten wie das Vorgängermodell (1 MHz Impulsrate) und kann einen Phasenstrom von 2,5 A liefern Merkmale: - Schrittauflösung von vollen bis 1/256 Mikroschritten - Bis zu 2,5 Ampere Phasenstrom für Motoren mit hohem Drehmoment - Kein Kühlkörper für typischen Strom erforderlich - Schrittgeschwindigkeit = 0 bis 1M Schritte pro Sekunde - Motorphasenstrom über DIP-Schalter wählbar für vorhersehbare Ergebnisse - Galvanisch getrennte Steuersignale - Einfache Verdrahtung mit Schraubklemmenanschlüssen - Kompakt, nur 2,22" x 2,22" x 1,3" groß
