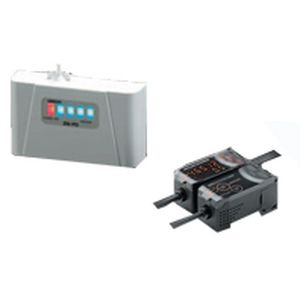

Luft-Luftpartikelzähler ZN-PD

digitalohne Anzeigeoptisch

Übersicht
Der ZN-PD ist ein kompakter In-line-Luftpartikelsensor für die kontinuierliche Prozessüberwachung. Er verwendet einen Halbleiterlaser und ein hochsensibles optisches Design zur Erkennung von Partikeln bis 0,3 µm. Ein leistungsstarker externer Ansauglüfter sorgt für stabile Probenahme bei Langzeitmessungen. Der ZN-PD ist für die Montage auf einer DIN-Schiene und eine 24-VDC-Versorgung ausgelegt und lässt sich in automatisierte Produktions- und Reinraumüberwachungssysteme integrieren.

Hauptmerkmale

• Partikelerkennung bis 0,3 µm mittels Halbleiterlaser und hochempfindlicher Optik.
• Externer Ansauglüfter für konstante, stabile Langzeitprobenahme.
• Partikel-Trend-Anzeige mit numerischen Zählwerten für 0,3, 0,5 und 1,0 µm sowie konfigurierbaren Signalausgängen bei definierten Schwellenwerten.
• Bildschirmanzeige und Datenaufzeichnung über Interface Unit und spezielle Software (separat erhältlich); CSV-Export zur Analyse.
• Echtzeit-Clean-Air-Monitor: Farbgrafiken, Partikelzählungen und Trenddarstellung; Geräteeinstellungen vom PC aus konfigurierbar.
• Multi-Point-Qualitätskontrolle (Patent angemeldet): Steuerung von bis zu 10 Partikelsensoren und bis zu 9 Luftreinigungseinheiten über eine Interface Unit ohne strenge Einschaltreihenfolge.
• Für In-line-Anwendungen ausgelegt: DIN-Schienenmontage, 24 VDC-Versorgung und externe Ausgangslevel für Warnungen und Alarme.

Anwendungen
Geeignet für In-line-Trendmanagement und Prozesssauberkeitskontrolle in Produktionslinien, sauberen Versorgungsanlagen und kontrollierten Umgebungen. Messdaten unterstützen die Qualitätssicherung, Fehlererkennung und Prozessoptimierung.

Hinweise
Interface Unit und spezielle Software sind separat erhältlich. Aufgezeichnete Messdaten können im CSV-Format für die Analyse in Tabellenkalkulationen exportiert werden.

Technische Daten

• Modell: ZN-PD
• Gemessene Partikelgrößen: 0,3 µm, 0,5 µm, 1,0 µm
• Erkennungstechnologie: Halbleiterlaser; hochempfindliches optisches Design
• Lufteinlass: externer Ansauglüfter für konstante Probenahme
• Anzeige/Ausgänge: Partikel-Trend-Anzeige; numerische Zählwerte; Signalausgänge bei Schwellenwerten; Farbgrafiken; Trendgrafiken
• Datenaufzeichnung: Interface Unit und spezielle Software (separat erhältlich); Echtzeitaufzeichnung; CSV-Ausgang
• Multi-Point-Steuerung: bis zu 10 Partikelsensoren und bis zu 9 Luftreinigungseinheiten pro Interface Unit
• Montage: DIN-Schiene
• Stromversorgung: 24 VDC
• Externe Ausgangslevels: zwei Level (Warnungen und Alarme)
• Ausgelegt für: In-line-Anwendungen
