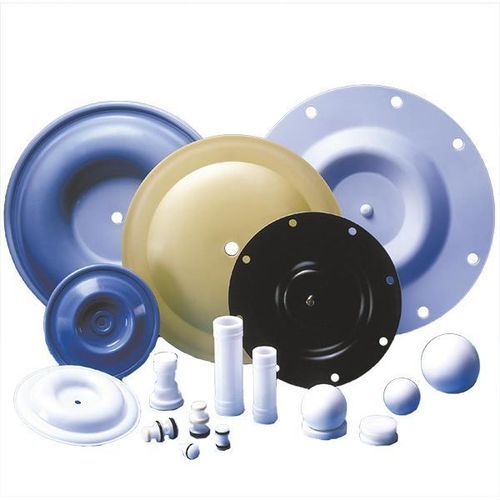

Wasserdichte Membran Omniseal® Diaphragms

für MembranpumpenPTFEFluorpolymer

Über diese Lösung
Die Membranen Omniseal® sind für lange Lebensdauer in anspruchsvollen industriellen Umgebungen ausgelegt. Hergestellt aus Virgin-PTFE und modifiziertem PTFE bieten sie eine Balance aus chemischer Verträglichkeit und mechanischer Leistung für Pumpen- und Ventilanwendungen.

Materialien

• Virgin-PTFE: geeignet für leichte bis mittelschwere dynamische und statische Einsätze; geringe Abnutzung; Wärmebeständigkeit bis 200°C; geringe Gasdurchlässigkeit; gute kryogene Eigenschaften; geeignet für mäßigen bis hohen Vakuumbetrieb; FDA-konforme Qualitäten verfügbar.
• Modifiziertes PTFE: verbessertes mechanisches Verhalten für leichte bis mittelschwere Einsätze; behält geringe Durchlässigkeit und kryogene Eigenschaften; verbesserte Kriech- und Extrusionsbeständigkeit gegenüber Virgin-PTFE; FDA-konforme Qualitäten verfügbar.

Konstruktion & Fertigung
Die Membranen werden nach Kundengeräteabmessungen gefertigt, um einfache Montage und Integration zu gewährleisten. Ventilmembranen werden formschlüssig im Spritzguss mit Präzisionswerkzeugen in einer Reinraumumgebung Class 10000 hergestellt. Pumpenmembranen werden thermoformt (TFM-basiert). Die Lösungen sind für Niedrig- und Hochdruckanwendungen ausgelegt und werden an Betriebsbedingungen und Gehäuseabmessungen angepasst.

Anwendungsbeispiele

• Industrielle Verfahren (Pumpen, Ventile)
• Geräte für die Biowissenschaften
• Halbleiterfertigung und Vakuumpumpen
• Kernphysik und Forschung

Leistungsdaten

• Temperaturbereich: material-/konstruktionsabhängig; typ. approx. -240°C bis +280°C (-400°F bis +536°F)
• Druck: bis zu 145 psi (10 bar) maximal für Pumpen- und Ventilmembranen (anwendungsabhängig)
• Geschwindigkeit: Pumpenmembranen geeignet für hochfrequenten Betrieb; Ventilmembranen für langsame Öffnung/Schließvorgänge
• Abmessungen: Pumpenmembranen typ. Ø 50 mm — 400 mm; Ventilmembranen Nennweiten DN8 (1/4 in) — DN150 (6 in)
• Funktionale Merkmale: Abriebfestigkeit, geringe Reibung und Verschleiß, geringe Gasdurchlässigkeit, kryogene Verträglichkeit, geeignet für mäßigen bis hohen Vakuumbetrieb, Optionen für FDA/USP-Konformität

Technische Spezifikationen

• Marke: Omniseal®
• Materialien: Virgin-PTFE; modifiziertes PTFE (Fluorpolymer-Familie)
• Temperaturbereich: approx. -240°C bis +280°C (material-/konstruktionsabhängig)
• Maximaldruck: 145 psi (10 bar) (anwendungsabhängig)
• Pumpenmembran-Durchmesser: typ. 50 mm — 400 mm
• Ventilmembran-Nennweiten: DN8 (1/4 in) — DN150 (6 in)
• Ventilmembranen: im Spritzguss in Reinraum Class 10000 mit Präzisionswerkzeugen und Chargenrückverfolgbarkeit gefertigt
• Pumpenmembranen: thermoformt (TFM) für Abriebfestigkeit, geringe Reibung und Hochfrequenzbetrieb
• Regelwerk: einige Qualitäten mit FDA- oder USP-Konformität verfügbar
• Vorteile modifiziertes PTFE: bessere Kriech- und Extrusionsbeständigkeit gegenüber Virgin-PTFE bei Erhalt geringer Durchlässigkeit und kryogener Eigenschaften
