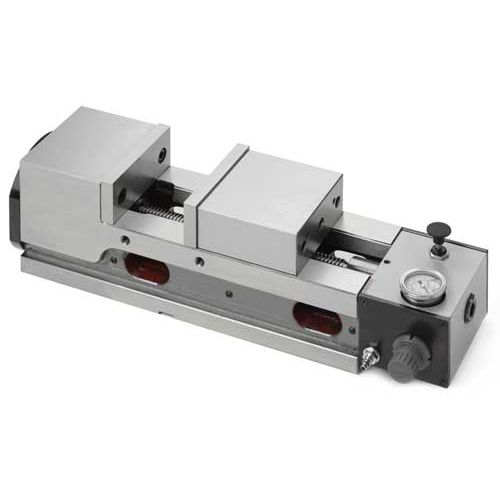

Schraubstock für Werkzeugmaschinen SPEEDY VISE
pneumatischkompaktSchnellspanner

Schraubstock für Werkzeugmaschinen
Schraubstock für Werkzeugmaschinen
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Anwendung
für Werkzeugmaschinen
Betätigung
pneumatisch
Weitere Eigenschaften
kompakt, Schnellspanner
Max. Spannkraft

16 kN, 21 kN

Spannweite

Min: 0 µm

Max: 4 µm

Beschreibung

Robuste Konstruktion aus einteiligem Guss der festen Backe und des Schraubstockbetts. Steifer und zugfester Guss aus duktilem Eisen FCD60JIS (entspricht CCC60) mit 60 kg/mm2 oder so.ooo psi zugfestigkeit. Am besten geeignet für die Massenproduktion und für den Einsatz auf Bearbeitungszentren, Fräsmaschinen, Bohrmaschinen und Sondermaschinen. Die kompakteste pneumatische Mechanismuskonstruktion. Kein Öl, nur die gemeinsame Luftversorgung reicht aus. Sehr kompakt in der Gesamtlänge des Schraubstocks bei maximaler Spannkraft. sicherheitsverriegelungsmechanismus für unerwartete Unterbrechung der Luftzufuhr. Nach dem pneumatischen Spannen wird das wird das Werkstück auch ohne Luftzufuhr fest eingespannt. Leichte und einfache ON-OFF-Schaltersteuerung für den pneumatischen Betrieb. Die optionale elektrische Steuerung für automatische und FMS-System ist verfügbar. sicherheitsschutz Der maximale pneumatische Spannhub beträgt 4 mm. (Für eine bessere Leistung kann der Hub auf 2 mm eingestellt werden) Schnelles ON-OFF nur 1,5 sec. Mehrfacher pneumatischer Schnellspanner mit nur einer Luftquelle (optional) lieferbar. Freie Einstellung des maximalen pneumatischen Spanndrucks (siehe Diagramme) mit Hilfe des Luftreglers in der Nähe des druckmessgerät schraubstockbett flammgehärtet auf HRC 45°. Der nach unten gerichtete Mechanismus mit "halbkugelförmigen Segmenten" verhindert das Anheben der Backen und das Verrutschen des Werkstücks.

---

Kataloge
