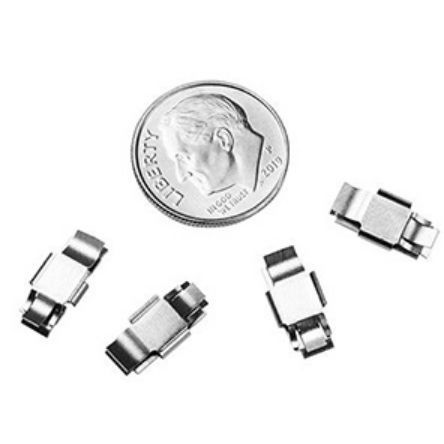

Datensteckverbinder PCC-SMD series

PCBSMTanalog

• Das oberflächenmontierte Bauelement kann direkt auf die Leiterplatte gelötet werden • Auf einer Spule für den Einsatz mit Bestückungsautomaten • Paarweise verwendet für 2-polige Miniatur-Thermoelement-Steckverbinder • Anschluss mit 1 Kontakt pro Stift, ideal für Widerstandsthermometer und Thermistoren • Perfekt für tragbare Thermometer und Datenlogger • Die universelle Kalibrierung gewährleistet in Kombination mit einer integrierten Kaltstellenkompensation eine hohe Genauigkeit • Hergestellt aus vernickeltem Berylliumkupfer, mit einem hohen Betriebstemperaturbereich (noch höherer Bereich auf Hochtemperatur-Leiterplatten) • Zum Patent angemeldetes Design mit Verpolungsschutz für die fehlerfreie Montage Der PCC-SMD Steckverbinder von OMEGA ist perfekt geeignet, um Thermoelement-, Widerstandsthermometer- und/oder Thermistorfühler auf Massenproduktions-Leiterplatten zu bringen. Nutzen Sie die integrierten Kaltstellenkompensationsfunktionen Ihres gewählten Analog-Digital-Wandlers (ADC). Die flachen Unterseiten dieser Steckverbinder haben ein durchdachtes Design, das sie für eine ideale Kaltstellenkompensation thermisch mit der Leiterplatte verbindet. Diese SMT-Steckverbinder können mit jeder beliebigen Thermoelementkalibrierung verwendet werden und sind für eine kostengünstige, hochvolumige Produktion konzipiert. Sie verfügen außerdem über ein zum Patent angemeldetes asymmetrisches Design, welches verhindert, dass Steckverbinder verkehrt herum eingesteckt werden. Die Steckverbinder sind praktisch in Gurt und Spule (13 Zoll Durchmesser) verpackt.
