CAD-Anwendungssoftware IntelliMAX

CAD/CAMCAMNachbearbeitung

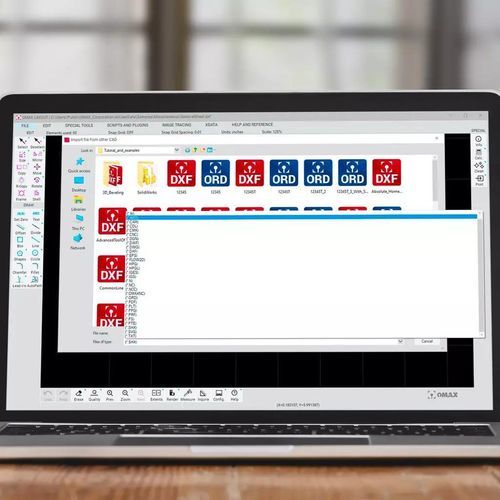

Übersicht Das OMAX IntelliMAX Softwarepaket, lauffähig unter Windows 10, integriert CAD/CAM und Maschinensteuerung für abrasive Wasserstrahlschneideanwendungen. Es wandelt Konstruktionen und importierte Bauteildateien in optimierte Bearbeitungsprogramme um und wendet Schneidmodelle sowie automatische Bahnoptimierungen zur Verbesserung von Genauigkeit und Durchsatz an.

Hauptfunktionen

• LAYOUT — Integriertes CAD zur Erstellung von Werkzeugwegen speziell für abrasive Wasserstrahlsysteme mit grundlegenden CAD-Befehlen und Wasserstrahlfunktionen wie Schnittqualitätsangaben, Bahntypen und Zahn-/Zahnstangen-Generierung.
• MAKE — Dedizierte Maschinensteuerung für OMAX/MAXIEM Wasserstrahlsysteme, die präzise Motorbefehle sendet, Hochdruckwasser- und Abrasivzufuhr verwaltet, interne Schneidmodelle und Kompensationen (Geschwindigkeit, Beschleunigung, Konizität) anwendet sowie automatische Ecken- und Bohroptimierungen durchführt.
• IntelliCAM — Fortgeschrittenes CAM zur Erzeugung von 2D- und 3D-Werkzeugwegen aus 3D-Modellen; importiert CATIA, SolidWorks, DXF/DWG und weitere Formate, erstellt 2D-Profile aus Flächen oder Schnitten und generiert 3D-Pfade mit AutoPath vor dem Export nach IntelliMAX MAKE.
• Dateiformat-Kompatibilität — Breite Importunterstützung vom standardmäßigen 2D-DXF bis zu komplexen 3D-Formaten gängiger CAD/CAM-Systeme; vollständige Liste in der Dokumentation.

Weitere Details IntelliMAX bereitet importierte Designs für die Bearbeitung vor, wendet fortgeschrittene Schneidoptimierungen an und verwaltet Attribute, die für 3D-Wasserstrahlschneiden erforderlich sind. Der Workflow führt Projekte effizient vom Design zum maschinenfertigen Code und erhält dabei die Geometrie bei gleichzeitiger Erhöhung der Schnittkonsistenz.

Technische Daten

• Unterstütztes OS: Windows 10.
• Paketzusammenstellung: LAYOUT (CAD), MAKE (CNC-Steuerung für abrasiven Wasserstrahl), IntelliCAM (2D/3D CAM), Werkzeuge zur Dateiformatverwaltung.
• Erzeugt 2D- und 3D-Werkzeugwege; AutoPath zur automatischen Trajektorienerzeugung.
• Importiert mehrere CAD/CAM-Formate (Beispiele: DXF, DWG, CATIA, SolidWorks, 3D DXF).
• Fortgeschrittene Prozesssteuerung: interne Schneidmodelle, Kompensation für Geschwindigkeit/Beschleunigung/Konizität, Ecken- und Bohroptimierungen.
• Direkter Export und Integration mit IntelliMAX MAKE zur Ausführung auf OMAX- und MAXIEM-Maschinen.
• Entwickelt für abrasive Wasserstrahlbearbeitung mit Unterstützung für 2D- und 3D-Workflows.
