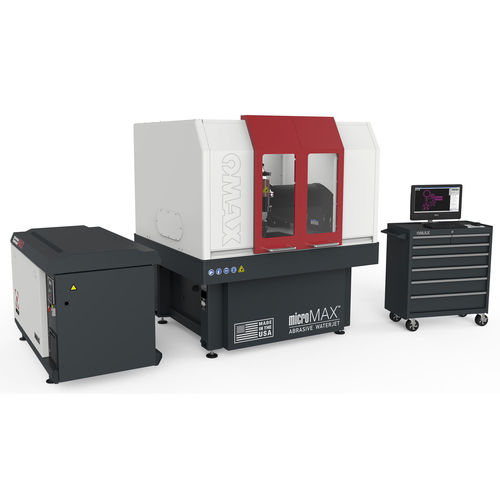

Abrasiv-Wasserstrahl-Schneidemaschine MicroMAX

feinschmirgelnder Wasserstrahlfür Metallfür Kunststoffe

Produktübersicht
Der MicroMAX ist ein präzises abrasives Wasserstrahl-Bearbeitungszentrum. Das System umfasst Pumpe und Software für komplette Schneidlösungen.

• Schneidbereich: 2' 1" x 2' 1" (0,63 m x 0,63 m)
• Lineare Positionierungsgenauigkeit: ±0,0001" (±2,5 Mikron)

Standardmerkmale

• Steife Konstruktion zur Reduzierung von Vibrationen und Erhöhung der Genauigkeit
• Vibrationsisolation von Tisch und Portalen
• Aufeinander abgestimmte Komponenten für gleiche thermische Ausdehnung
• Vollständige Ummantelung mit Umweltkontrollen für leisen, sicheren und sauberen Betrieb unter 80 dB
• Erweiterte Druckregelung für das Durchstechen empfindlicher Materialien
• Standarddüse OMAX 7/15 Mini MAXJET 5 (0,007" Düse & 0,015" Mischrohr) für feinere Schneidpräzision
• TiltaJet Schneidkopf zur Eliminierung von Konizität
• Rapid Water Level Control für saubereres, sichereres und leisers Unterwasser-Schneiden (die meisten Arbeiten unter 80 dBA)

OMAX Vorteile

• Erzeugt keine wärmebeeinflussten Zonen oder mechanischen Spannungen
• Bearbeitet eine breite Palette von Materialien und Dicken: Metalle, Verbundwerkstoffe, Glas, Kunststoffe
• Keine Werkzeugwechsel und minimale Spanntechnik reduzieren die Rüstzeit

Service & Schulung

• Unbegrenzte kostenlose Schulung für die Lebensdauer der Maschine
• Unbegrenzte Software-Updates für die Lebensdauer der Maschine
• 2 Jahre / 4000 Stunden beschränkte Garantie
• 3 Tage Vor-Ort-Schulung bei Installation

Pumpeninformationen
Motorleistung: 30 HP (22 kW)
MAX Jet Power: 25,5 HP (18,7 kW)
Ausgangsdruck: 60.000 psi
Düse & Durchfluss (empfohlenes Maximum): 0,012" / 0,67 gpm (0,30 mm / 2,54 lpm)
Aufstellmaß (Pumpe): 44" x 62" x 44" (1.118 mm x 1.575 mm x 1.118 mm)

Abmessungen & Spezifikationen
Aufstellmaß (mit Pumpe & Steuerung): 10' 2" x 7' 2" (3,10 m x 2,18 m)
Höhe (mit Leitung): 7' 6" (2,29 m)
Betriebsgewicht: 7.372 lb (3.344 kg)
Gewicht (Tank leer): 3.700 lb (1.678 kg)
X-Y Schneidweg: 2' 1" x 2' 1" (0,63 m x 0,63 m)
Z-Achsenweg (mit motorisierter Z-Achse): 4,5" (114 mm)
Tischgröße: 2' 11" x 3' 0" (0,89 m x 0,91 m)

Modellspezifikationen

• Materialstützleisten: 4" x 1/8" verzinkter Stahl
• Maximale unterstützte Materiallast: 400 lbs/sq ft (1.950 kg/m²)
• Elektrische Anforderungen: 3-Phase, 380-480 VAC ±10%, 50-60 Hz
• Geschwindigkeit: 100 in/min (2.540 mm/min)
• Lineare Positionsgenauigkeit*: ±0,0001" (±2,5 Mikron)
• Wiederholgenauigkeit*: ±0,0001" (±2,5 Mikron)
• Ballbar-Zirkularität*: ±0,0005" (±13 Mikron)

Zubehör (Beispiele)

• Z-Achsen Zubehör: Laser Feature Finder, Precision Optical Locator, Vacuum Assist
• Tank-Erweiterungen: Bulk Abrasive Delivery System, Variable Speed Solid Removal System
• Wasseraufbereitung: Chiller System, Laminar Filter, Reverse Osmosis System, Water Recycling System
• Mehrachsenoptionen: Rotary Axis für 6-Achsen-Pfade und komplexe 3D-Formen

Hinweise
Das Wasserstrahlsystem umfasst Pumpe und Software. *Zubehör kann den Verfahrweg reduzieren. Die Genauigkeitsangaben gelten bei 72° F (22° C).

Technische Daten

• Modell: MicroMAX
• Marke: OMAX
• Technologie: abrasiver Wasserstrahl
• Schneidfeld / X-Y: 2' 1" x 2' 1" (0,63 m x 0,63 m)
• Z-Achsen-Weg (motorisiert): 4,5" (114 mm)
• Tischgröße: 2' 11" x 3' 0" (0,89 m x 0,91 m)
• Betriebsgewicht: 7.372 lb (3.344 kg)
• Elektrik: 3-Phase, 380-480 VAC ±10%, 50-60 Hz
• Empfohlener Pumpenausgangsdruck: 60.000 psi (Beispielpumpe EnduroMAX 30HP)
