Desktop-Gehäuse Communitec

rechteckigKunststofffür Elektronik

Übersicht

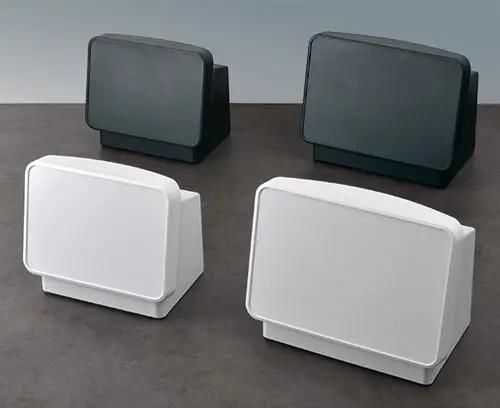

Die Communitec Tischgehäuse-Reihe ist ein großformatiges, modular aufgebautes 4‑teiliges Gehäuse, konzipiert zum Einbau voluminöser elektronischer Baugruppen und für einfache Montage. Die Front verfügt über eine vertiefte Bedienfläche, kompatibel mit 11,5"–14" (29–35 cm) Displays oder Folientastaturen. Eine Griffmulde hinter der Front ermöglicht sicheres Tragen und flexible Einsatzorte.

Wesentliche Merkmale

• Modulares 4‑Teile‑Kit: Grundgehäuse, Bedienfront, Abdeckung der Griffmulde und Bodenplatte
• Zwei Hauptgrößen (S und M) mit verschiedenen Farbkombinationen
• Vertieftes Frontfeld zum Schutz von Folientastaturen und großformatigen Displays (11,5"–14")
• Fläche für frontseitige Bedienelemente und Anschlüsse
• Große Seitenflächen für Anschlüsse und optionale Lüftungsschlitze zur Wärmeabfuhr
• Zurückgesetzte Rückfläche zum Schutz von Buchsen, Steckern und Zuleitungen; Aussparung für Produktetikett
• Befestigungsdome für Leiterplatten und Bauteile im Grundgehäuse, in der Bedienfront und auf der Bodenplatte
• Bodenplatte kann außerhalb des Gehäuses vormontiert werden für einfachere Montage und Servicezugang
• Selbstklebende Gummifüße im Lieferumfang; Schutzart IP40
• Kundenspezifische Optionen: Bearbeitung (Bohrungen/Ausschnitte), Lackierung, Bedruckung, Laserbeschriftung, Dekorfolien, EMV‑Beschichtung, Konfektion

Designer‑Statement
Communitec ist ein Tischgehäuse, das digitale und analoge Anforderungen in Einklang bringt. Im Mittelpunkt steht eine ergonomisch geneigte Anzeige‑ und Bedienfläche; dahinter liegt ein tiefes Einbauvolumen für elektronische und mechanische Baugruppen. Der vorderseitige Rahmen wirkt optisch reduziert durch organische Integration in den Korpus. Ein verdeckter Zugriff an der Rückseite ermöglicht sicheren Transport bis zum Einsatzort. Martin Nußberger, polyform Industrie Design

Technische Daten

• Modellreihe: Communitec
• Größen: S = 283 x 246 x 194 mm; M = 344 x 274 x 219 mm
• Kompatible Displaygrößen: 11,5" (29 cm) – 14" (35 cm)
• Schutzart: IP40
• Aufbau: 4‑teilige Konstruktion (Grundgehäuse, Bedienfront, Abdeckung Griffmulde, Bodenplatte)
• Montage: Befestigungsdome für Leiterplatten in Grundgehäuse, Bedienfront und Bodenplatte
• Bodenplatte: vormontierbar außerhalb des Gehäuses
• Belüftung: kundenspezifische Lüftungsschlitze auf Anfrage
• Rückseite: zurückgesetzte Fläche zum Schutz von Schnittstellen und Kabeln; Aussparung für Etikett
• Zubehör: selbstklebende Gummifüße inklusive
• Optionen: Bearbeitung, Sonderfarben, Lackierung, Bedruckung, Laserbeschriftung, Dekorfolien, EMV‑Behandlung, Montage
