Knickarmroboter ORL-R

kollaborativMaschinenbeschickungTransfer

Übersicht
Eine einmalige Investition schafft langfristige Produktivität. Einstiegsorientiert, schnell integrierbar und bei Bedarf umprogrammierbar automatisieren Okuma-Robotersysteme Be- und Entladung, Werkstücktransfers und andere Materialflussaufgaben, um die Maschinenauslastung zu steigern und kontinuierliche Produktion zu ermöglichen.

• Minimieren Sie Stillstandszeiten und erhöhen Sie den Durchsatz durch kontinuierlichen Betrieb
• Wiederholgenauigkeit in Geschwindigkeit und Präzision reduziert Schichtunterschiede
• Modulare Automatisierung, die mit den Produktionsanforderungen skaliert
• Voller Support durch Okuma Factory Automation, verfügbar 24/7/365

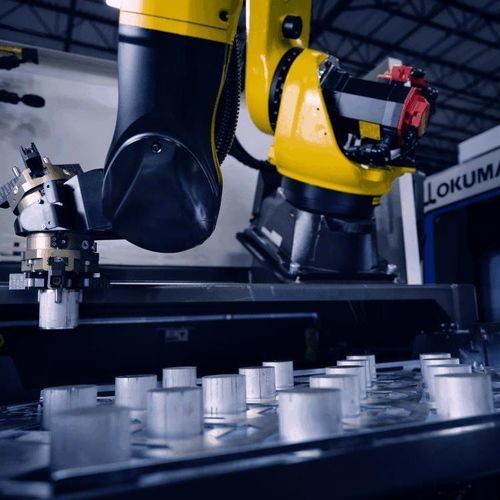

Okuma Robot Loader – Rotary (ORL-R)
Für hochvolumige, hochgeschwindigkeits Produktion identischer Bauteile nutzt der ORL-R eine rotierende Plattform mit Scheibenlager zur Zufuhr von Rohteilen und Entnahme fertiger Teile, während der Roboter die Maschine bestückt und entlädt.

• Handhabt bis zu 166 Werkstücke an Drehmaschinen, Fräsen oder Schleifmaschinen; kleine, mittlere und große Vorlagen enthalten
• Inbetriebnahme in weniger als zehn konversationellen Schritten zur Beschleunigung des Rollouts und zur Reduzierung von Schulungsaufwand
• Ermöglicht unbeaufsichtigten Betrieb rund um die Uhr
• Kompakte Bauweise unterstützt Retrofit an bestehenden Okuma-Maschinen
• Vorkonfektionierte Automatisierungsoption mit Einstiegspreis unter 100 k$

Spezifikationen (ORL-R)

• Teilegröße: Längenbereich 0,75 in. bis 11 in.
• Tragfähigkeit: bis zu 33 lbs. (Doppelteil-Handhabung)
• Maschinenzuordnung: GENOS L und LB Series

Okuma Robot Loader – Drawer (ORL-D)
Der ORL-D ist für Doppelprozess-Anwendungen optimiert und ermöglicht gleichzeitiges Laden und Entladen. Schubladenlager erlauben dem Roboter die Arbeit, während Bediener Teile bei Bedarf leicht einlegen oder entnehmen.

• Handhabt bis zu 92 Werkstücke an Drehmaschinen, Bearbeitungszentren oder Schleifmaschinen; optionale Vorlagen für 180 (kleinere) oder 42 (größere) Teile
• Inbetriebnahme in weniger als zehn konversationellen Schritten zur Beschleunigung des Rollouts und zur Reduzierung von Schulungsaufwand
• Ermöglicht unbeaufsichtigten Betrieb rund um die Uhr
• Leicht umprogrammierbar zur Anpassung an wechselnde Aufgaben und Produktionsanforderungen
• Vorkonfektionierte Automatisierungsoption mit Einstiegspreis unter 100 k$

Spezifikationen (ORL-D)

• Teilegröße: Längenbereich 0,75 in. bis 6,25 in.
• Tragfähigkeit: bis zu 33 lbs. (Doppelteil-Handhabung)
• Maschinenzuordnung: MULTUS B, LU EX, LT EX, LB EX Series

Okuma Robot Loader – Machining Center (ORL-MC)
Für gemischte Teile und kleine Losgrößen verfügt der ORL-MC über eine dreiseitige Rotationsstation, die paralleles Laden und Entladen mit automatischem Wechsel ermöglicht.

• Handhabt bis zu 288 Teile
• Inbetriebnahme in weniger als zehn konversationellen Schritten zur Beschleunigung des Rollouts und zur Reduzierung von Schulungsaufwand
• Benötigt nur 9 ft Arbeitsfläche
• Ermöglicht unbeaufsichtigten Betrieb rund um die Uhr
• Vorkonfektionierte Automatisierungsoption mit Einstiegspreis unter 100 k$

Spezifikationen (ORL-MC)

• Teilegröße: Maximalmaße 8,5 in. x 8 in. x 9 in.
• Tragfähigkeit: bis zu 25 lbs., einschließlich Spannbacken
• Maschinenzuordnung: GENOS M460-VE, GENOS M460V-5AX, GENOS M560-V, GENOS M560V-5AX, MB-46V II, MB-56V

Okuma Mobile Robot Series (OMR)
Die OMR-Serie umfasst kollaborative mobile Roboter für High‑Mix/Low‑Volume‑Produktionen, die das Aufnehmen und Ablegen von Werkstücken automatisieren und gleichzeitig den Bedienerzugang zum Maschineninneren ermöglichen.

• Modelle: OMR10 (Nutzlast 5 kg) und OMR20 (Nutzlast 10 kg)
• Bediener können das Maschineninnere erreichen, auch wenn ein OMR vorne installiert ist
• Reduzierte Stocker‑Einrichtzeit beim Werkstückwechsel (ca. 1 Minute)
• Vollständiger Start einer neuen Werkstückkonfiguration in ca. 10 Minuten mit Parametererfassung und gespeicherten Stocker‑Einstellungen
• Greifer: Drei‑Backen‑Greifer und Parallel‑Greifer; kein Sicherheitszaun erforderlich

Spezifikationen (OMR)

• Werkstück‑Tragfähigkeit: bis zu 10 kg
• Maschinenzuordnung: MULTUS B250II, MULTUS B300II, LB2000 EX II, LB3000 EX III, LB4000 EX III, GENOS L250II, GENOS L400II, MB-46VII, MB-56VII, GENOS M460-VE, GENOS M560-V
• Werkstück‑Stocker: bis zu 80 Werkstücke

ARMROID
ARMROID ist ein in die Maschine integrierter Roboterarm, der Beladen, Entladen, Späneentfernung und weitere Funktionen übernimmt. Ein Bedienfeld steuert Maschine und Roboterarm für vereinfachten Betrieb und bessere Flächeneffizienz.

• Verschiedene Konfigurationen verfügbar, einschließlich mehrerer Greifer- und Stocker‑Optionen
• Integriertes Design spart Platz auf dem Shopfloor
• Der Roboter generiert optimale Bewegungsbahnen anhand der Guidance‑Systemeinstellungen; keine Robotik‑Expertise erforderlich

Spezifikationen (ARMROID)

• Maximale Nutzlast: 22 kg (Werkstück + Greifergewicht)
• Maschinenzuordnung: LB3000 EX III, MULTUS B250II, MULTUS B300II

smarTwinCELL
smarTwinCELL verbindet Werkzeugmaschine, Robotersystem und Peripheriegeräte, um Laden/Entladen, Messungen und andere Abläufe zu automatisieren, mit Offline‑Simulator und Zykluszeitabschätzung zur Produktivitätsoptimierung der Zelle.

• Controller steht auf dem Shopfloor; Simulator und Planungstools sind offline verfügbar
• Pulse‑Handle und PLC Ladder‑Programm ermöglichen einfache Bedienung der Bearbeitungszelle
• ROID Navi setzt Start‑ und Endparameter und erzeugt automatisch Bahnen
• Schätzen Sie die Zykluszeit der Bearbeitungszelle in einer virtuellen Umgebung zur Planung

Technische Spezifikationen

• ORL-R: Teilegröße 0,75 in. bis 11 in.; bis zu 166 Werkstücke; Teilegewicht bis 33 lbs.; Maschinenzuordnung GENOS L und LB Series
• ORL-D: Teilegröße 0,75 in. bis 6,25 in.; bis zu 92 Werkstücke (optionale Vorlagen für 180 oder 42); Teilegewicht bis 33 lbs.; Maschinenzuordnung MULTUS B, LU EX, LT EX, LB EX Series
• ORL-MC: Maximalmaße 8,5 in. x 8 in. x 9 in.; bis zu 288 Werkstücke; Teilegewicht bis 25 lbs.; kompatibel mit den oben genannten GENOS M und MB Serien
• OMR: kollaborative mobile Roboter bis 10 kg Nutzlast; Stocker bis zu 80 Werkstücke; kompatibel mit diversen GENOS, MULTUS, LB und MB Serien
• ARMROID: eingebauter Roboterarm; maximale Nutzlast 22 kg (Werkstück + Greifer)
• smarTwinCELL: integriert Maschine, Roboter und Peripherie mit Offline‑Simulator und Zykluszeitabschätzung
