Traglufthalle für Abdeckung OKCAS®

für Industrieanwendungmit PolyestermembranPVC-Folie

Übersicht
OKCAS® (Okatent Cushion Air System) ist ein druckbeaufschlagtes Doppelmembran-Dachsystem für modulare und industrielle Gebäude. Es erzeugt eine Luftkammer zwischen zwei PVC-beschichteten Polyesterbahnen zur Verbesserung von Wärme- und Schalldämmung, zur Erhöhung der Membranspannung und für ein gleichmäßiges Erscheinungsbild.

Funktionsweise
Das System hält eine kontrollierte Luftkammer zwischen zwei Membranschichten bei einem konstanten Druck von 0,8–1,2 mbar. Eine energiearme 105-W-Turbine mit Druckschalter arbeitet in einem überwiegend geschlossenen Kreislauf und schaltet intermittierend, um den Kammerdruck und die Membranspannung zu erhalten, wodurch Flattern und Kondensation reduziert werden.

Hauptkomponenten eines OKCAS®-Daches

• Luftkammer: Druckbeaufschlagtes Polster zwischen den Membranen; Betriebsdruck 0,8–1,2 mbar; stabilisiert durch 105 W Turbine und Druckschalter im geschlossenen Kreislauf.
• Isolierfaserschicht: PET-Wolle (recyceltes Polyester, Vliesstoff) optional zur Verbesserung der Wärme- und Schalldämmung; mit Faser kann das System ~0,28 W/m²·K und ~20 dB Schallreduktion erreichen.
• Membranen: Außen- und Innenmembranen aus PVC-beschichtetem Polyester, Befestigung mit Keder; typische Membranmasse 650 g/m²; Feuerklasse M2 (NFP 82507) bei Wahl.
• Mikroperforierte Innenmembran: Verbessert die Schallabsorption in Kombination mit Luftkammer und Isolierfaser.

Unterschiede gegenüber Standard-Einlagendächern

• Material: einzelne PVC-beschichtete Polyestermembran vs zwei PVC-beschichtete Polyesterbahnen mit interner Druckkammer.
• Betrieb: konventionell mit Keder gespannt und HF-geschweißt vs Aufrechterhaltung des Innendrucks durch 105 W Turbine und Druckschalter in geschlossenem Kreislauf.
• Typische Anwendung: Kleinformatige oder temporäre Strukturen vs großmaßstäbliche Anwendungen (Padel/Tennis-Stadien, Hallen, Industrieanlagen, Megafabriken).

Verfügbare Konfigurationen / Isolationsoptionen

• B – OKCAS® einfache Isolierung: U-Wert ≈ 2,1 W/m²·K. Doppelmembran mit Druckkammer reduziert Wärmeübertragung und Kondensationsrisiko.
• A – OKCAS® erweiterte Isolierung: U-Wert ≈ 0,8 W/m²·K. Zusätzliche Dämmstoffeinlage (z. B. PET-Wolle) im Kammerraum für höhere thermische Leistung.
• A+ – OKCAS® mit Isolierung + extreme Belüftung: U-Wert ≈ 0,5 W/m²·K. Kombination aus opaker Außenlage, druckbeaufschlagter Luftkammer und transluzenter Innenlage mit Dämmstoff für thermische Steuerung und diffuset Tageslicht.

Vorteile

• Wärmedämmung: Reduzierte Wärmeübertragung und verbessertes Innenraumklima; bessere Leistung bei Schneelasten.
• Kondensationskontrolle: Luftpolster entkoppelt Innen- und Außenseiten und reduziert Kondensation.
• Schalldämmung: Luftkammer plus Isolierfaser verbessern die Schallabsorption.
• Wasserdichtigkeit: Doppeltes Schichtsystem mit HF-geschweißtem Keder und luftdichter Kammer verbessert die Dichtigkeit.
• Bewegungsreduktion: Permanente Pressurisierung verhindert Flattern der Membran bei starkem Wind.
• Haltbarkeit: Zwei gespannte PVC-Textilschichten erhöhen Abrieb- und Verschleißfestigkeit.
• Besserer Abfluss: Luftpolster verhindert Wasser- oder Schneestau und verbessert den Ablauf.
• Korrosionsfreiheit: Textilmembranen vermeiden durchgehende Befestigungen und damit Korrosion.
• Modulare Montage: Schnellere Montage, demontierbares Design geeignet für versetzbare Modulgebäude.
• Ästhetik: Gleichmäßige optische Erscheinung mit identischen Luftpolstern in einem Stück gefertigt.

Erfolgsprojekte / Typische Anwendungen

• OKCAS® Fiver (Schweiz): Integration synthetischer Fasern für hohe thermische und akustische Anforderungen; >10 cm Dachdämmung in diesem Projekt.

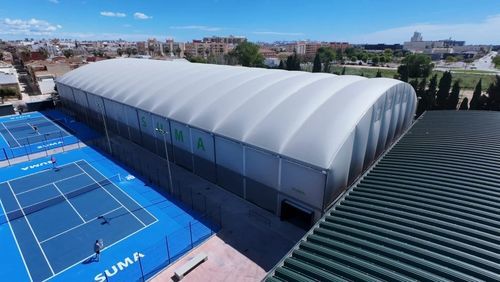

• R Padel Indoor Club (Spanien): kundenspezifische Sportüberdachung für mehrere Padel-Felder mit großen Spannweiten und Sandwichpaneel-Seitenwänden.
• Volkswagen (industrielle Anwendung): OKCAS®-Dächer in modularen Industriegebäuden zur Erweiterung von Produktionsflächen.

Patente und Referenzen
OKCAS® wurde 2023 patentiert und in mehreren Projekten installiert, was die Eignung für Sportanlagen, Hallen, Lager und großspannige Industriegebäude belegt.

Technische Spezifikationen

• Bezeichnung: OKCAS® (Okatent Cushion Air System)
• Betriebsinnendruck: 0,8–1,2 mbar
• Turbine: 105 W energiearme Turbine mit Druckschalter (geschlossener Kreislauf)
• Membranmaterial: PVC-beschichtete Polyestertextilmembran
• Membranmasse: 650 g/m²
• Feuerschutz: M2 (NFP 82507) bei Spezifikation
• Isolierfasern: PET-Wolle (recyceltes Polyester, Vliesstoff)
• Thermische Isolierung (mit Faser): ≈ 0,28 W/m²·K
• Schallreduktion (mit Isolierlage): ≈ 20 dB
• U-Werte je Variante: B ≈ 2,1 W/m²·K; A ≈ 0,8 W/m²·K; A+ ≈ 0,5 W/m²·K
• Typische Einsatzzwecke: Padel-/Tennisstadien, Sportüberdachungen, Hallen, Megafabriken, Industrieanlagen
• Systemtyp: Druckbeaufschlagtes Doppelmembran-Dach (modular, demontierbar)
• Patent: erteilt 2023; mehrere Installationen ausgeführt
