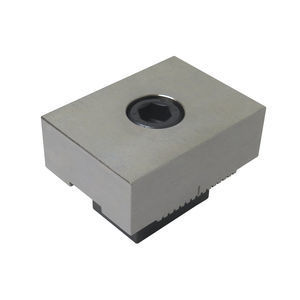

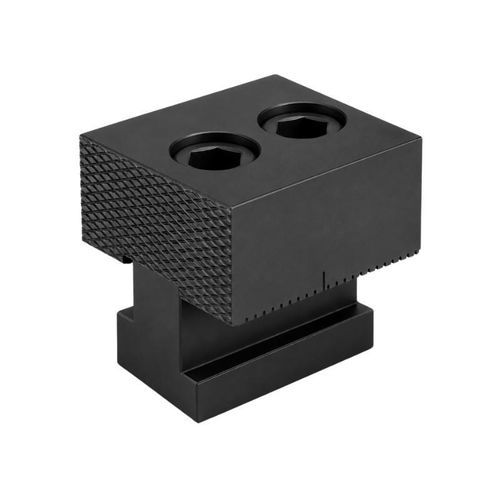

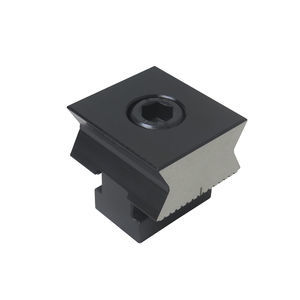

Klemmelement für Führungsschienen RHS-R1

Anschlaggeriffelt

Übersicht
Dieses RH-Stopmodul verfügt über verzahnte Kontaktflächen auf beiden Seiten, um die Reibung zu erhöhen und das Werkstück während Spann- und Positioniervorgängen in Multi-Rail RH-Systemen sicher zu halten.

Haltbarkeit
Die Kontaktflächen sind nitridiert, um die Oberflächenhärte und Verschleißfestigkeit zu erhöhen und die Einsatzdauer zu verlängern.

Varianten

• RHS-SR1: eine verzahnte Backe und eine glatte Backe (häufige Variante)

Anwendbare Systeme / Kategorien

• Multi-Rail RH
• Multi-Rail System
• RH Stopmodule
• Stopmodule
• Systemkomponenten

Details (Tabelle)
Typ | Gewicht approx. (g) | Abmessungen | STEP (3D)
RHS-R1 | 1 130 | siehe PDF-Zeichnung | STEP (3D)-Datei verfügbar
RHS-SR1 | 1 130 | siehe PDF-Zeichnung | STEP (3D)-Datei verfügbar

Technische Daten

• Verzahnte Kontaktfläche auf beiden Seiten zur Erhöhung der Reibung und Sicherung des Werkstücks
• Kontaktfläche ist nitridiert zur Verbesserung der Verschleißfestigkeit und Oberflächenhärte
• Verfügbare Typen: RHS-R1 und RHS-SR1 (RHS-SR1 mit einer verzahnten und einer glatten Backe)
• Ungefähres Gewicht pro Modul: 1 130 g
• CAD STEP-Dateien für die aufgeführten Typen verfügbar
• PDF-Zeichnungen für die aufgeführten Typen verfügbar
