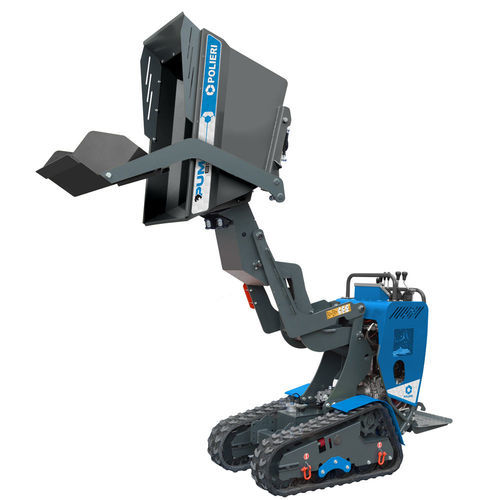

Minidumper auf Raupen PUMA 800

Benzinmit VerbrennungsmotorBenzin-Motor

Überblick
Frontentleerungs-Haufwerk mit selbstladender Schaufel. Die PUMA Minidumper sind kompakte Kettenfahrzeuge für Bau- und Renovierungsarbeiten, insbesondere an engen Einsatzorten. Kompakte Abmessungen ermöglichen den Einsatz in beengten Bereichen, während die hydrostatische Kippfunktion und die hohe Frontentleerung das Entladen erleichtern. Serienmäßig mit HONDA-Motor (E-Starter) und Zahnradpumpe bis 210 bar.

Wesentliche Merkmale
2 RÜCKHALTEVENTILE
Rückhalteventile erhöhen die Sicherheit, indem sie eine unkontrollierte Geschwindigkeitszunahme beim Abstieg unter Last verhindern und die Stabilität beim Parken auf unebenem Gelände sichern.

ROLLEN-AUSGLEICHSYSTEM
Das Fahrwerk des PUMA 800 wird pro Seite von vier Rollen (zwei fest, zwei schwingend) getragen, sodass größere Hindernisse sicher überwunden werden können. Die Modelle 500 und 600 sind mit drei festen Rollen pro Seite ausgestattet.

HONDA-MOTOR
Standardmäßig mit elektrischem Anlasser für zuverlässigen Start und hohe Einsatzbereitschaft.

HYDRAULIKSYSTEM
Hochleistungs-Zahnradpumpe bis 210 bar. Der hydraulische Kreislauf ist so ausgelegt, dass die Öltemperatur auch bei anspruchsvollen Einsätzen innerhalb sicherer Grenzen bleibt, ohne zusätzlichen Kühler.

KETTEN – KETTENTANNER
Das halbautomatische Feder-Spannsystem verhindert Rucke und schützt Antriebskomponenten. Durch die lange Kettenbasis und mehrere Stützrollen pro Seite sind Einsätze auf rauem oder geneigtem Gelände bis 30 % möglich.

Fahrgestell
Chassis mit niedrigem Schwerpunkt für gute Stabilität auf verschiedenen Untergründen. Aus Baustahl gefertigt (min. 5 mm) mit 160 mm Bodenfreiheit und Hebehaken für den Transport.

BEDIENERPLATTFORM
Große, rutschfeste und klappbare Plattform mit Vibrationsdämpfung für Bedienerkomfort und reduzierte Lagerfläche.

VIELSEITIGKEIT & ANBAUTEILE
Die PUMA 600 und 800 verfügen über ein hydrostatisches Getriebe mit zwei Geschwindigkeiten für schnellere Verfahrwege auf der Baustelle und nehmen verschiedene Anbaugeräte über Schnellkupplungen und einen serienmäßigen Ständer auf.

Technische Daten (Tabelle)
Model | 500 | 600 | 800
Engine | HONDA GX 200 | HONDA GX 270 | HONDA GX 390
Engine power (kW / rpm) | 4.1 / 3600 | 6.6 / 3600 | 9.5 / 3600
Fuel tank capacity (L) | 3.1 | 5.3 | 10
Oil tank (L) | 14 | 14 | 20
Starting system | Manual | Electric | Electric
Transmission | Hydrostatic | Hydrostatic | Hydrostatic
Hydraulic motors | Orbital | Orbital | Orbital
Travel speed (km/h) | 1 speed — 2.0 / 3.6 | 2 speeds — 2.5 / 3.5 | 2 speeds — 2.5 / 3.5
Operating load | 500 kg on flat ground — 350 kg on slope | 600 kg on flat ground — 350 kg on slope | 800 kg on flat ground — 600 kg on slope
Skip capacity (m³) | 0.21 | 0.21 | 0.32
Maximum gradient | 30% | 30% | 30% (17°)
Track dimensions (mm) | 180 × 60 × 38 | 180 × 60 × 38 | 200 × 72 × 40
Track tension adjustment | Semi-automatic spring tensioning system (applies to all models)
Packaging dimensions (cm) | 80 × 160 × 135 | 80 × 160 × 135 | 80 × 200 × 165
Weight with packaging (kg) | 425 | 485 | 750

Spezifikationen / Technische Daten

• Modell: PUMA 800
• Motor: HONDA GX 390
• Motorleistung: 9.5 kW / 3600 rpm
• Kraftstofftank: 10 L
• Öltank: 20 L
• Anlasser: Elektrisch
• Getriebe: Hydrostatic, 2 Geschwindigkeiten — 2.5 / 3.5 km/h
• Hydraulik: Zahnradpumpe bis 210 bar
• Hydraulikmotoren: Orbital
• Betriebsbelastung: 800 kg auf ebenem Boden — 600 kg an Steigung
• Muldeninhalt: 0.32 m³
• Max. Steigfähigkeit: 30% (17°)
• Kettenabmessungen: 200 × 72 × 40 mm
• Spannungseinstellung: Halbautomatisches Federspannsystem
• Fahrgestell: Baustahl (min 5 mm), Bodenfreiheit 160 mm, Hebehaken
• Verpackungsmaße: 80 × 200 × 165 cm
• Gewicht mit Verpackung: 750 kg
