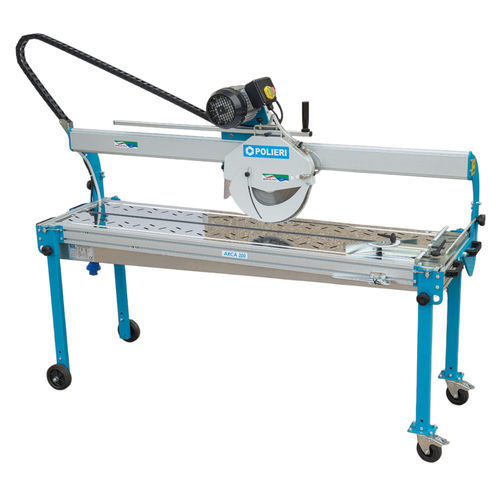

Brückensäge für Stein ARCA

für Keramik

Produktübersicht
Ideal zum Schneiden von Keramik, Gesteinsmaterialien, Ziegeln und Naturstein. Leicht und kompakt, bietet die Maschine präzise Schnittergebnisse durch eine ergonomische Konstruktion und professionelle Zubehörteile. Große Schnittkapazität und Kompatibilität mit verschiedenen Blatttypen. Führt vertikale (90°) und geneigte Schnitte zwischen 90° und 45° aus, wobei die Tiefeneinstellung in jeder Position beibehalten wird. Optionale seitliche Schneidetisch erweitert die Arbeitsfläche bei stabiler Aufstellung.

Anwendungen

• Keramik
• Gesteinsmaterialien
• Ziegel
• Naturstein

Hauptmerkmale

• Verschleißfeste Arbeitsfläche: Arbeitsfläche aus Edelstahl und eloxiertem stranggepresstem Aluminium zur Vermeidung von Korrosion; Bohrungen und Nuten gewährleisten Wasserabfluss und verhindern Saugeffekte am Werkstück.
• Maximale Schnittpräzision: Führungsschiene aus stranggepresstem Aluminium oder Stahlprofilen; Schneidkopf läuft auf Räder mit abgedichteten Kugellagern für ruhigen Lauf und präzise Schnitte.
• 45°-Schnitt: Alle Maschinen ermöglichen geneigte Schnitte zwischen 90° und 45°.
• Elektrische Wasserpumpe: Liefert kontinuierlichen, regelbaren Wasserfluss zur Kühlung der Scheibe und für optimale Schnittleistungen.
• Einfache Handhabung: Je nach Modell mit Teleskopbeinen, Griffen, Rollen, Gabelstaplerführungen und Hebeösen für Transport und Handling ausgestattet.
• Motorengruppe: Motoreneinheit aus Stahl mit Keilriemenantrieb (Poly‑V) zur optimierten Schnitthöhenverstellung und Leistungsübertragung.
• Lackierung: Pulverbeschichtung (Epoxy‑Polyester) für verbesserten Witterungsschutz.

Technische Daten (Tabelle)
Modelle: 300/80, 300/105, 300/130, 300/150, 350/100, 350/130, 350/150
Max. Blattdurchmesser (mm): 300, 300, 300, 300, 350, 350, 350
Min. Blattdurchmesser (mm): 250, 250, 250, 250, 350, 350, 350
Bohrungsdurchmesser (mm): 25,4, 25,4, 25,4, 25,4, 25,4, 25,4, 25,4
Motorleistung (hp): 3, 3, 3, 3, 3, 3, 3
Spannung (V): 230, 230, 230, 230, 230, 230, 230
Schnittlänge (cm): 80, 105, 135, 155, 100, 130, 150
Schnitthöhe – Einzelpass (cm): 11, 11, 11, 11, 13, 13, 13
Schnitthöhe – Doppelpass (cm): 15, 15, 15, 15, 20, 20, 20
Länge (cm): 120, 145, 175, 195, 145, 175, 195
Breite (cm): 63, 63, 63, 63, 63, 63, 63
Höhe (cm): 80, 80, 80, 80, 85, 85, 85
Gewicht (kg): 75, 80, 82, 84, 82, 84, 86

Technische Merkmale

• Baureihe / Modellname: ARCA
• Max. Blattdurchmesser: bis zu 350 mm (modellabhängig)
• Motorleistung: 3 hp
• Spannung: 230 V
• Schnittlängenbereich: 80–155 cm (300‑Serie), 100–150 cm (350‑Serie)
• Schnitthöhe Einzelpass: 11 cm (300‑Serie), 13 cm (350‑Serie)
• Schnitthöhe Doppelpass: 15 cm (300‑Serie), 20 cm (350‑Serie)
• Konstruktion: Arbeitsfläche aus Edelstahl + eloxiertem stranggepresstem Aluminium; Führungsschiene aus stranggepresstem Aluminium oder Stahl; Räder mit abgedichteten Kugellagern am Schneidkopf
• Integrierte elektrische Wasserpumpe mit regelbarem Durchfluss
• Optionale Zubehörteile: seitlicher Schneidetisch; Handhabungshilfen (Teleskopbeine, Rollen, Gabelstaplerführungen, Hebepunkte)
• Oberfläche: Epoxy‑Polyester Pulverbeschichtung
