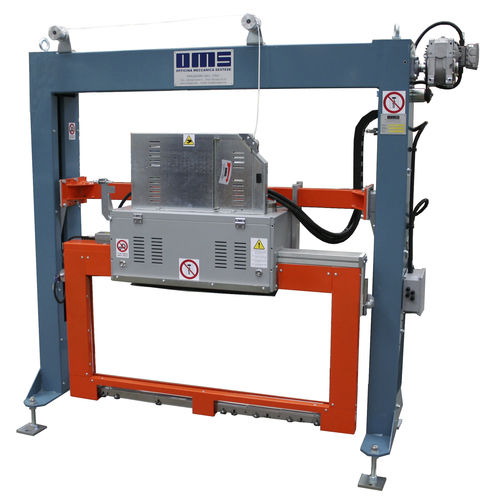

Vertikale Umreifungsmaschine 043

automatischfür Keramikprodukte

Die Maschine mod. 043 ist eine vertikale Umreifungsmaschine mit einem Kopf, der aus der oberen Position nach unten kommt. Wenn die Maschine ein Signal vom Förderer (optional) des Pakets in Position empfängt, fährt der Kopf nach unten, bis er mit Hilfe eines mechanischen Schalters die Oberseite des Pakets berührt, und macht die Umreifung. Dann fährt er wieder hoch und wartet auf ein Signal, um die gleiche Operation erneut durchzuführen. Gleichzeitig gibt er ein weiteres Signal des Endbandes an das Fördersystem, damit das Paket von der Linie ausgeht. Die Maschine besteht aus einem robusten Rahmen aus elektrogeschweißten Blechprofilen, die alle Teile der Umreifungsmaschine tragen: TR-Umreifungskopf (unser internationales Patent), der automatisch die Zuführungs-, Rückhol-, Spann-, Schweiß- und Schneidevorgänge durchführt. Laufschiene für den Gurt, der um das Packstück herumläuft, aus einem reibungsarmen, hochverschleißfesten Material. Die Bögen sind mit einer speziellen Auslösevorrichtung mit mehreren unabhängigen Segmenten ausgestattet, um eine perfekte Zentrierung des Bandes um das Paket zu gewährleisten. Die Zentrierung des Bandes wird außerdem durch ein System von Führungsbürsten gewährleistet Vertikale Bewegung der gesamten Gruppe, die den Umreifungskopf und den Bogen trägt, mit automatischer Selbstpositionierung in Abhängigkeit von der Pakethöhe. Bandaufgeber mit elektromagnetischer Bremse mit motorisierter Bandzuführgruppe. Im unteren Teil des Rahmens befindet sich die elektrische Schalttafel für den vollautomatischen Betrieb der Maschine, mit elektronischer Steuerkarte und Schnittstellenkarte. Im oberen Teil des Rahmens befindet sich ein Druckknopf mit Bedienfeld und Display zur Visualisierung aller Meldungen für die Benutzung und Selbstdiagnose der Maschine.
