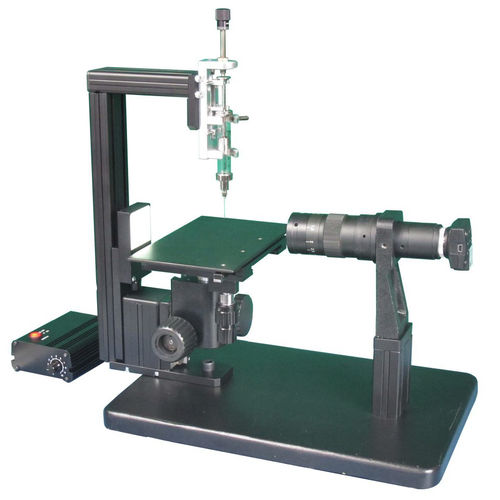

Kontaktwinkelmessgerät SURFTENS Basic

optischmanuell

Mechanischer Grundaufbau - Grundplatte: 380X260X30mm - Halter für Dosiersystem - Objektivhallter mit 2° Beobachtungswinkel Messoptik mit C-Mount-Anschluss - Zoomoptik, Zoomfaktor 6,5x -- Vergrößerung 0,35x…2,25x -- Objektfeld (12 x 8)mm ….(1,8 x 1,2)mm -- Arbeitsabstand ca. 100mm   S/W USB 2.0 Kamera mit USB 2.0 Kabel -- 1,3 Megapixel Auflösung, (1280 x 1024) Pixel -- bis zu 25 fps in voller Auflösung -- bis zu 100 fps mit kleinerem AOI LED Lichtquelle, weiß -mit Spannungsversorgung und Steuergerät Prüflingstisch mit Auflagefläche (100 x 200) mm - 40mm Höhenverstellung zur Anpassung an Probendicke - (30 x 70)mm x/y-Verstellweg Manuelle Dosiervorrichtung - kleinstes Tropfenvolumen: 0,2µl - Dosierauflösung / -Genauigkeit: 0,1µl (1 ml Spritze, 0,5mm Nadel, Wasser) - Glasspritze mit Luerlock Messgenauigkeit für Kontaktwinkel (in Verbindung mit der SURFTENS-Messsoftware) -Auflösung: 0,01° -Wiederholbarkeit: +/-0,1° am live-Videobild (Der Nachweis der Genauigkeit nur mittels Messung am Kontaktwinkelstandard! ) -Genauigkeit: 0,1° Dazu notwendig: PC oder Laptop mit USB 2.0 Schnittstelle SURFTENS – Messsoftware Messfunktionen -vollautomatische Messung des Kontaktwinkels nach verschiedenen Fitmethoden -optional für probenbedingte kritische Kontrastverhältnisse: --manuelle Messung des Kontaktwinkels von Flüssigkeitstropfen auf Festkörpern durch Setzen von Messpunkten --manuelles Setzen der Basislinie -automatische zeitabhängige Kontaktwinkelmessung mit frei wählbaren Zeitintervallen -Messung des Fortschreit- und Rückzugswinkels mit Nadel im Tropfen -Messung des Abrollwinkels (in Verbindung mit Neigevorrichtung) -wahlweise Messung
