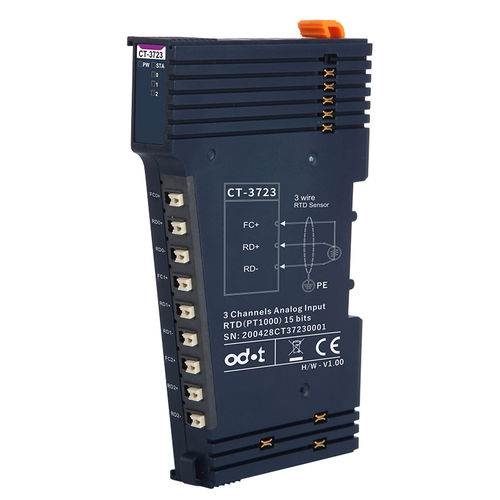

Merkmale des Moduls
◆ Das Modul unterstützt die Erfassung der Temperatur von 3-Kanal-RTD-Wärmewiderständen (PT1000)
◆ Das Modul kann an einen 2-Draht- oder 3-Draht-PT1000-Temperatursensor angeschlossen werden
◆ Der interne Bus des Moduls und der Feldeingang nehmen eine magnetische Isolierung an
◆ Das Modul ist mit einer LED-Anzeige für 3 analoge Eingangskanäle ausgestattet
◆ 15-Bit ADC-Auflösung
Allgemeine Parameter
Stromversorgung: - Max.35mA@5.0Vdc
Isolierung: - E/A zum internen Bus: magnetische Isolierung (2,5KVrms)
Feldleistung: - Nicht verwendet
Verdrahtung: - Max.1,0mm² (AWG 17)
Montageart: - 35mmDIN-Schiene
Größe: - 115*14*75mm
Gewicht: - 65g
Spezifikation der Umgebung
Betriebstemperatur: - -40~85℃
Luftfeuchtigkeit im Betrieb: - 5%~95% RH(keine Kondensation)
Schutzklasse: - IP20
Eingangs-Parameter
M/S/F:Kanalanzahl: - 3 Kanäle
LED-Anzeige: - 3 grüne LED
M/S:Auflösung: - 15 Bit
M/S:Sensortyp: - PT1000
Messbereich: - -240~880℃
Messgenauigkeit: - 0,5℃
Konvertierungsrate: 400ms/3 Kanäle
---
