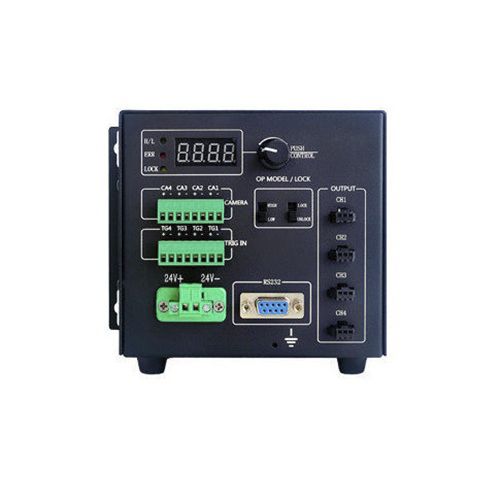

LED-Lichtsteuergerät HDT24-70W-4DT-V2

4 Kanäleregelbare Leuchtstärkefür die maschinelle Bildverarbeitung

Die Serie digitaler Lichtquellensteuerungen bietet 256 Helligkeitsstufen, eine digitale Anzeige, vierfache hohe Leistung, zwei Lichtquellensteuerungsmodi mit Stroboskop und Dauerlicht (lange Helligkeit), eine Vielzahl von Funktionseinstellungen und eine einfache Bedienung. Es gibt drei Modelle zur Auswahl: HDT24-70W-4DT, HDT24-150W-4DT und HDT48-150W-4DT, um verschiedenen Kundenbedürfnissen gerecht zu werden.Merkmale:Helligkeitssteuerung über Drehregler/serielle KommunikationSerieller Anschluss bietet 256 Helligkeitsstufen (0-255)Externer Trigger verwendet Optokoppler-Isolationsdesign für GenauigkeitAbschaltautomatik, Überlast-/Kurzschluss-SchutzPanelfunktionen:Netzschalter: Dreipolige Buchse für AC-Eingang (AC100-240V 50/60Hz). Schaltet zwischen ON (1) und OFF (0) um.RS232-Schnittstelle: Zum Anschluss an einen Host-Computer für die Helligkeits- und Soft-Trigger-Steuerung über Advanced Vision Builder (AVB). Protokoll: RS232, Baudrate: 115200. Kanäle: I96, I97, I98, I99 (1-4 Kanäle). Helligkeitswerte: 1-256.Trigger-Eingangsanschluss: Vier Triggereingänge (TG1-TG4), jeweils mit + und - Anschluss. Unterstützt die Auswahl von steigenden/fallenden Flankensignalen.Triggerausgang: Gibt einen 12-V-Impuls an den CAMERA-Triggereingang aus, Strombelastbarkeit >100 mA.Digitalanzeige: Vierstellige Sieben-Segment-Anzeige zeigt Kanalnummer und Helligkeit an (0-255).Statusanzeige: H/L (ansteigende/abfallende Flanke), ERR (Systemfehler), LOCK (Sperranzeige).Knopf mit Tastenfunktion: Drücken, um den Kanal zu wechseln, Drehen, um die Helligkeit einzustellen.Lock/Unlock-Umschalter: LOCK deaktiviert die Helligkeitseinstellung und schaltet in den Triggermodus; UNLOCK ermöglicht die Helligkeitseinstellung. Speichern der Einstellungen durch Umschalten von UNLOCK auf LOCK nach langem Drücken des Knopfes.Auswahl des Triggereingangsimpulses: Umschalten zwischen HIGH (steigende Flanke) und LOW (fallende Flanke).Vierfache Lichtquellenschnittstelle: CH1-CH4 entsprechen den Seriennummern der Triggereingänge/-ausgänge.Arbeitsmodi:Langer Lichtmodus: Der Controller steuert die Lichtquelle kontinuierlich nach einem gültigen Trigger, bis ein umgekehrter Trigger erkannt wird.Splash Screen Modus: Das Steuergerät lässt die Lichtquelle nach gültigem Trigger für 1,2 ms aufleuchten und gibt den Trigger an die Kamera aus.Modusschalter: Umschalten zwischen den Modi durch Drücken der PUSH-Taste und Umschalten des Sperrschalters.Steuerungsmethoden:Über OdinVision Lichtquellensteuerungstools (serielle Schnittstelle, AVB-Software): Port auswählen, Baudrate auf 115200 einstellen, Puls-/Dauerzustand steuern, Helligkeit pro Kanal einstellen.Pulszustand: Wird für hochpräzise Kameraauslösung verwendet, Genauigkeit im Mikrosekundenbereich.Kontinuierlicher Zustand: Traditionelle Steuerung, Öffnen/Schließen der Lichtquelle nach Bedarf.Direkte Maschinensteuerung: Verwenden Sie den Drehknopf, um den Kanal auszuwählen und die Helligkeit einzustellen.Modell Spezifikationstabelle:ModellHDT24-70W-4DT-V2HDT24-150W-4DT-V2HDT24-300W-4DT-V2BenutzerhandbücherAnsteuerungsmodusKonstante Spannung (Kontinuierlich/Strobe)DownloadDimmmodus256-stufige PWM-SteuerungDrehknopf/RS232PWM-Frequenz120KHz PWMEingangsspannung24VKanäle4Ausgangsspannung24VMax Ausgangsstrom3A6.3A12.5AMax Ausgangsleistung72W150W300WExterne TriggerspannungDC5V～24V (~5.6mA)Triggerverzögerung<30μs (lastabhängig)Betriebstemperatur/Luftfeuchtigkeit0-40°C, 20-85% RH (nicht kondensierend)Lagertemperatur/Luftfeuchtigkeit-20-60°C, 20-85% RH (nicht kondensierend)KühlungsmethodeNatürliche KühlungFormgröße:Technische Daten:Helligkeitsregelung: 256 Stufen (0-255)Steuerungsschnittstelle: Drehknopf, RS232 (Baudrate 115200)Kanäle: 4Eingangsspannung: 24VOAusgangsspannung: 24VMax. Ausgangsstrom: 3A / 6,3A / 12,5A (modellabhängig)Maximale Ausgangsleistung: 72W / 150W / 300W (modellabhängig)PWM-Frequenz: 120KHzExterne Auslösespannung: DC5V-24V (~5,6mA)Triggerverzögerung: <30μs (lastabhängig)Betriebstemperatur/Luftfeuchtigkeit: 0-40°C, 20-85% RH (nicht kondensierend)Lagertemperatur/Luftfeuchtigkeit: -20-60°C, 20-85% RH (nicht kondensierend)Kühlung: Natürliche Kühlung
