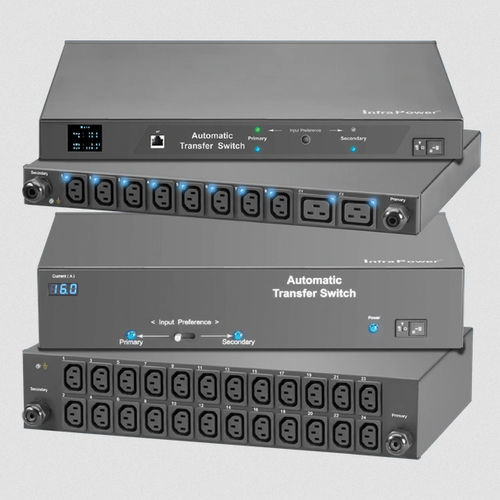

Automatischer Transferschalter NPATS series

Rackfür Rechenzentrumferngesteuerter

Produktübersicht
Der RackPower NPATS rackmontierte automatische Umschaltkontakt (ATS) bietet automatische Stromredundanz für einadrige IT-Geräte in Serverracks und Netzwerk-Schränken. Er ermöglicht nahtlose Umschaltung zwischen Primär- und Sekundärquelle und unterstützt Fernschaltung sowie Überwachung zur Maximierung der Verfügbarkeit und Vereinfachung der Kapazitätsplanung.

Hauptmerkmale

• Automatische, nahtlose Umschaltung auf die Sekundärquelle bei Ausfall der Primärquelle (Schaltzeit: ca. 10 ms)
• Stromredundanz für einadrige Geräte zur Verringerung von Ausfallzeiten
• Lokale Umschaltung am ATS oder fernsteuerbare Umschaltung über IP
• Fernüberwachung von Leistungskennwerten und netzwerkbasierte Ein-/Aus-Steuerung von Steckdosen
• Feldtauschbares lokales Farb-LCD 2,00 in (51 mm)
• Stromkreisüberwachung und Steckdosenumschaltung in allen Einheiten enthalten
• Überlastschutz durch hydraulisch-magnetische Leitungsschutzschalter (MCB)

Normen und Konformität

• CE / EMV zertifiziert
• LVD zertifiziert
• ISO 9001 / ISO 14001 zertifiziert
• RoHS3- und REACH-konform

Verfügbare Modelle (ausgewählte SKUs)

• NPATS11003 | 39398 — 2U | 110V | 20A | 16 Steckplätze (z. B. 10 NEMA) | NEMA L5-20P | 10 ft
• NPATS20803 | 39403 — 2U | 208V | 30A | 1 Steckplatz (1 L630R) | NEMA L6-30P | 10 ft
• NPATS20804 | 39404 — 2U | 208V | 30A | 18 Steckplätze (16×C13, 2×C19) | NEMA L6-30P | 10 ft
• NPATS11001 | 39396 — 1U | 110V | 15A | 10 Steckplätze (10 NEMA) | NEMA L5-15P | 10 ft
• NPATS11002 | 39397 — 1U | 110V | 20A | 10 Steckplätze (10 NEMA) | NEMA L5-20P | 10 ft
• NPATS20802 | 39402 — 1U | 208V | 20A | 9 Steckplätze (8×C13, 1×C19) | NEMA L6-20P | 10 ft
• NPATS20801 | 39401 — 1U | 208V | 20A | 12 Steckplätze (12×C13) | NEMA L6-20P | 10 ft

Technische Daten

• Funktion: Rackmontierter automatischer Umschalter (ATS) für einadrige IT-Geräte
• Material: Weicher Stahl mit Pulverbeschichtung (Jet Black, RAL 9005)
• Nennspannung: 110V oder 208V
• Frequenz: 50–60 Hz
• Elektrische Belastungswerte: 15A, 20A oder 30A je nach Modell
• Steckerkonfigurationen: Kombinationen aus NEMA und IEC (C13/C19) je nach SKU
• Steckertypen: NEMA L5-15P, L5-20P, L6-20P, L6-30P
• Kabellänge: 10 ft (≈3 m)
• Rackeinheiten: 1U oder 2U je nach SKU
• Überlastschutz: Hydraulisch-magnetischer Miniatur-Leistungsschalter (MCB)
• Umschaltzeit: ≈10 ms
• Betriebstemperatur: -5 bis 60 °C
• Betriebsfeuchte: 0–95 % nicht kondensierend
• Lokales Messgerät: Austauschbares Farb-LCD 2,00 in (51 mm)
• Fernverwaltung: IP-basierte Steckdosenumschaltung und Leistungsüberwachung; Verwaltungssoftware wird bereitgestellt

Anwendungsbereiche

• Serverracks, Colocation, Edge-Rechenzentren, Telekom-Schränke und Netzwerkschränke, die redundante Stromversorgung für einadrige Geräte benötigen

Bestellung und Support

• Beziehen Sie sich auf die SKU für Konfiguration und Steckanordnung. Kontaktieren Sie Ihren RackPower-Händler oder Vertriebsmitarbeiter für Bestellung, Integrationssupport und Firmware-Updates.
