Inkrementaler Drehgeber MPS40S

Magnet

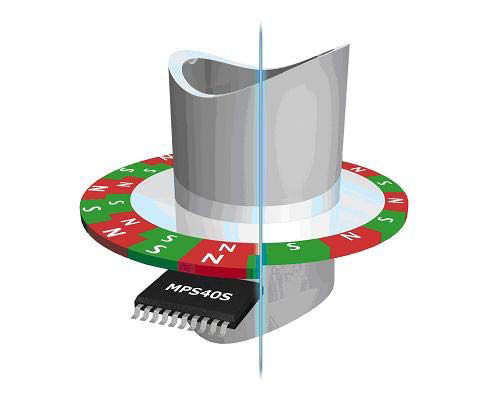

Der SNR eigene ASIC MPS40S mit Hall-Effekt wurde für das gleichzeitige Lesen zweier Magnetspuren konzipiert. Dieser Sensor verwaltet zwei Quadratursignale und einen oder mehrere Referenzimpulse. Besonderheiten: Interpolation des Eingangssignals bis zum 40-fachen. So kann ein mehrpoliges Ziel mit 32 Polpaaren bis zu 1.280 Impulse/Kanal/Umdrehung (5.120 Flanken) generieren. Integrierter Temperaturausgleich (-40/+125°C), Automatischer Ausgleich für den zwischen dem ASIC und dem Magnetziel schwankenden Spielraum während der Benutzung. Der ASIC MPS40S kann Ihrer Anwendung entsprechend eingestellt werden: Auflösung, Länge der Magnetpole, elektrisches Interface, Diagnose usw.
