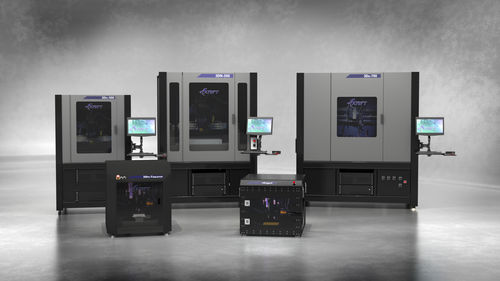

Additive manufacturing machine / für die Elektronik 3Dn series

Hochgeschwindigkeit3-AchsTischmodell

Die 3Dn-Serie Factory in a Tool (FiT) ist eine leistungsstarke und robuste Hochgeschwindigkeits- und Hochpräzisions-Bewegungsplattform für die 3D-Fertigung von Produkten, nicht nur von Teilen, in einer Maschine mit automatischem Werkzeugwechsel, einer Palette von über 10.000 Materialien und Nachbearbeitungsoptionen. Zum Beispiel kann dieses benutzerkonfigurierbare System für die direkte digitale Fertigung mit automatischen Werkzeugwechseln vom CAD bis zum voll funktionsfähigen, fertigen Elektronikprodukt gehen, die Struktur und das Gehäuse mit unserem nFD-Werkzeugkopf für die Materialextrusion 3D-drucken, mit unserem Smartpump™-Werkzeugkopf konforme Mikrodosierung und Einbettung von Leiterbahnen in die Struktur vornehmen (Pentip bis zu 10um, gedruckte Linien bis zu 20um und Punkte bis zu 50um (materialabhängig)), elektronische Komponenten mit unserem PNP-Werkzeugkopf auswählen und platzieren und feine Oberflächenmerkmale mit unserem nMill-Werkzeugkopf mikrofräsen. Dieses System steuert und synchronisiert mehrere Werkzeugköpfe, die wir Gizmos nennen, in Reihe oder parallel. Zu den Optionen gehören Sintern, Heizbett, UV-Aushärtung, Laserintegration, maschinelles Sehen und Scannen für Z-Tracking und konformes Drucken sowie Prozessansicht in Echtzeit. Die 3Dn-Serie FiT entspricht den SMEMA-Normen für die Inline-Fertigung, wie z. B. in unserer Factory in a Line (FiL). Merkmale: Benutzerkonfigurierbar Gantry-Plattform mit Linearmotoren - 1 bis 5 Werkzeugköpfe, in beliebiger Kombination - 300, 500, 700, 1000, 1500 mm Verfahrweg in XY - Standard oder Hochpräzision (10nm Auflösung, 500nm Wiederholbarkeit, 1 Mikrometer Genauigkeit) - 150, 200 mm Verfahrweg in Z - 3-Achsen-Standard; 4-Achsen durch Hinzufügen eines Drehtisches; 5-Achsen durch Hinzufügen eines Drehzapfens zum Tischmodell Tischmodell: Präzisions-Kugelgewinde-Bewegungsplattform
