Leistungstransformator PCS-9250

Stromfür Unterstationkapazitive Spannung

Übersicht
Um der steigenden Übertragungskapazität und höheren Systemspannungen gerecht zu werden, nutzt der elektronische Strom-/Spannungswandler PCS-9250 AC fortschrittliche Messverfahren für Strom und Spannung, geeignet für Abrechnungs- und Schutzanwendungen. ECT/EVT bieten keine magnetische Sättigung, keine ferromagnetische Resonanz, großen Dynamikbereich, breite Frequenzbandbreite und kompakte Bauweise. Für GIS und AIS ausgelegt, wurden sie im Labor geprüft und in Schaltanlagen weltweit eingesetzt.

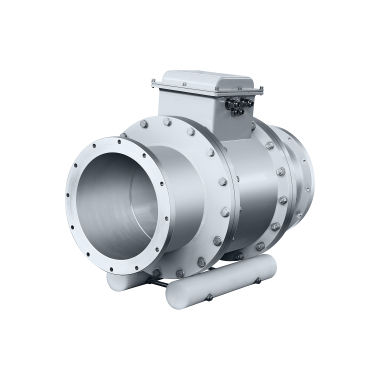

Elektronischer CT/VT im GIS-Einsatz
Der PCS-9250 AC für GIS ist anwendbar für gasisolierte Schaltanlagen 110 kV (220 kV, 330 kV oder 500 kV) zur Messung von Primärstrom und Primärspannung. Ausgangssignale werden an digitalisierende Messgeräte, Stationssteuerungen und Schutzrelais übergeben. Die Geräte sind innen- und außenmontierbar.

• Hauptgehäuse: Besteht aus Transformatorbehälter, Adapterflansch, Isolationsabstandshalter, Primärleiter und integrierten Strom- und Spannungssensoren. Der Raum zwischen Primärleiter und Behälter ist mit SF6-Isoliergas gefüllt.
• Primärsensor: Besteht aus zwei redundanten Sensoren; jeder Sensor enthält einen niederleistungs CT (LPCT), eine Luftkernspule und einen koaxialen kapazitiven Spannungsteiler.
• Remote-Endmodul: Zwei redundante Remote-Endmodule empfangen und verarbeiten die Ausgänge der LPCTs, Luftkernspulen und des kapazitiven Teilers. Verarbeitete Signale werden über Glasfaser an Merging-Units übertragen. Primärsensoren und Remote-Module sind auf der Hochspannungseite in redundanter Konfiguration installiert.

Elektronischer CT/VT im AIS-Einsatz
Für AIS-Stationen (110 kV, 220 kV, 330 kV oder 500 kV) misst der PCS-9250 AC Primärstrom und -spannung und liefert Ausgänge an digitale Messgeräte, Stationssteuerungen und Schutzrelais. Geräte sind für Innen- und Außenmontage geeignet.

• Elektronischer CT im AIS: Besteht aus Primärsensor (ein LPCT, zwei Luftkernspulen und eine HV-Stromaufnahmespule auf der HV-Seite), doppelten Remote-Elektronikmodulen (HV-Seite), die digitale optische Ausgänge erzeugen, optischem Isolator und Merging-Unit.
• Elektronischer VT im AIS: Besteht aus kapazitivem Spannungsteiler (wandelt HV in LV-Signale und kann als Kommunikationsträger dienen), doppelten Remote-Elektronikmodulen (LV-Seite) die serielle digitale optische Ausgänge erzeugen, und einer Merging-Unit im Kontrollraum, die dreiphasige Spannungssignale gemäß IEC60044-8 oder IEC61850-9-1/2 an Schutz- und Steuergeräte ausgibt.
• CT/VT-Gruppen im AIS: Integrierte Lösungen, die ECTs und EVTs kombinieren: Primärstromsensoren (ein LPCT, zwei Luftkernspulen und eine HV-Entnahmespule), doppelte Remote-Module, kapazitiver Spannungsteiler und Merging-Unit.

Elektronische CT/VT für Mittel- und Niederspannung
MV/LV-Varianten sind für Schaltanlagen 10 kV–35 kV oder Außenaufstellung zum Messen von Primärstrom und -spannung ausgelegt. Die Ausgänge werden an digitale Messgeräte, Stationssteuerungen und Schutzrelais geleitet. Typische Komponenten umfassen LPCTs, Transportmodule und Remote-Akquisitionseinheiten.

Technische Merkmale / Spezifikationen

• Keine magnetische Sättigung
• Keine ferromagnetische Resonanz
• Großer dynamischer Messbereich
• Breites Frequenzband
• Kompakte Bauweise
• Geeignet für GIS- und AIS-Anwendungen; typische Systemspannungen: 110 kV, 220 kV, 330 kV, 500 kV
• MV/LV-Anwendungen: Schaltanlagen 10 kV–35 kV
• Typische Ausgänge: digitalisierende Messgeräte, Stationssteuerungen und Schutzrelais
• Merging-Unit-Ausgänge unterstützen IEC60044-8 und IEC61850-9-1/2
• Redundante Primärsensoren und Remote-Module für hohe Verfügbarkeit
