Verwaltungssystem für Industrieanwendungen PCS-9000

Übersicht

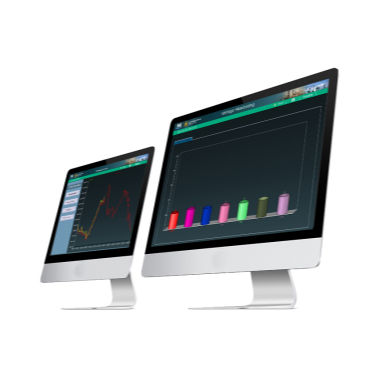

Das PCS-9000 Distribution Management System (DMS) ist eine umfassende Hardware- und Softwarelösung für Verteilnetz-Leitstellen. Es zentralisiert Echtzeitüberwachung, Steuerung, Analyse und Optimierung des täglichen Betriebs von Verteilnetzen und nutzt SCADA als Basisdaten sowie GIS als Visualisierungsplattform.

Lieferantenfähigkeiten
NR bietet End-to-End-Leistungen: Automatisierungsplanung, Systemdesign, Software-/Hardware-Installation, Inbetriebnahme, Projektmanagement, Engineering, Wartung und After-Sales-Support. Dienstleistungen sind an Betreiberanforderungen und lokale Vorschriften anpassbar.

Standards und Architektur
PCS-9000 DMS ist nach IEC 61970 und IEC 61968 ausgelegt. Es stellt eine einheitliche Umgebung für Dispatch-Automation bereit und integriert Echtzeitbetrieb mit erweiterten Anwendungen und einer serviceorientierten Architektur.

SCADA
Das SCADA-Subsystem liefert Echtzeitüberwachung und Steuerung von Verteilnetzkomponenten (Zuleitungen, Schutzschalter, Ring-Hauptstationen, Schaltstationen, Verteilungstransformatoren). Folgende Funktionen werden angeboten:

• Datenerfassung
• Datenverarbeitung
• Steuerung und Regelung
• Sequence of Events (SOE)
• Echtzeitberechnungen und statistische Auswertung
• Netztopologie
• Historische Daten
• Geräteverwaltung
• Schichtübernahmeverwaltung
• Uhrensynchronisation
• Rechteverwaltung

Network Analysis and Optimization (NAO)
NAO bietet Netzwerkmodellierung und komplexe Analysen basierend auf Verteiltopologie und CIM-kompatiblen Modellen. Wichtige Funktionen:

• Netzmodellierung
• Topologische Analyse
• Fault Location, Isolation and System Restoration (FLISR)
• State Estimation (SE)
• Lastflussberechnung
• Kurzschlussanalyse (SCA)
• Automatic Volt-VAR Control (AVC)
• Optimale Zuleitungsrekonfiguration
• Lastprognose (LF)
• Lastmanagement
• Dynamische Markierung

Outage Management System (OMS)
OMS ermöglicht papierlose, computergestützte Störungsabläufe auf Basis von Arbeitsblättern und einem Workflow-Engine zur Reduzierung der Arbeitsbelastung und Verbesserung von Effizienz und Qualität. Hauptfunktionen:

• Workflow-Management
• Anpassung von Arbeitsblättern
• Anpassung von Betriebsregeln
• Konfiguration von Berechtigungen und Arbeitsblattoperationen
• Verwaltung von Wartungsanforderungen bei Störungen
• Störungsplanung
• Störungsanalyse und Kennzahlen
• Verwaltung von Anfragen zur Versorgungssicherung
• Notfallmanagement
• Mannschafts- und Ressourcenmanagement
• Interaktive Dienste zwischen OMS und SCADA
• Schichtmanagement
• Dispatch-Protokollverwaltung

Störungsanruf-Management
Dieses Kundeninformationsmodul verarbeitet und analysiert Kundenstörungsmeldungen und verknüpft CSR-Aktionen mit Systemdaten. Erfassbare Daten:

• Topologiemodelldaten für Netzausrüstung
• Echtzeit-SCADA-Daten
• Automatic Meter Reading (AMR)-Daten
• Historische Störungsanrufdaten
• Historische Ausfallaufzeichnungen von Anlagen
• Anlagenparameter

Dispatcher Training Simulator (DTS)
DTS bietet eine nicht-intrusive Simulationsumgebung für Dispatcher-Schulungen, Fehlerszenarien und Betriebsanalysen. Es kann normale und Fehlerzustände ohne Beeinflussung des Live-SCADA nachbilden. Funktionen:

• Simuliertes Verteilnetz
• Operatorschulungen
• Fehlerübungen
• Störungs- und Wiederherstellungstrainings
• Betriebsanalyse und Validierung

Enterprise Service Bus (ESB)
PCS-9000 ESB ist eine ereignisgesteuerte Integrationsschicht mit einer XML-Nachrichten-Engine, die synchrone und asynchrone Austausch- und Service-Sharing-Szenarien zwischen Systemen ermöglicht. Unterstützte Messaging-Muster:

• Synchrone Nachrichten
• Asynchrone Nachrichten
• Point-to-Point
• Publisher/Subscriber

Feeder Automation (FA)
FA ermöglicht schnelle, vielseitige Echtzeit-Topologie-Berechnungen basierend auf den internen Beziehungen zwischen Geräten zur Unterstützung automatischer Schaltungen und Schutzkoordination.

Technische Spezifikationen

• Modell: PCS-9000 Distribution Management System
• Zielgruppe: Verteilnetz-Leitstellen und Netzautomatisierung
• Standards: IEC 61970 und IEC 61968 konform
• Datenquellen: SCADA als Basisdaten, GIS zur Anzeige
• Funktionen: Echtzeitbetrieb, integrierte Dispatch-Automation, fortgeschrittene Analysen
• Module: SCADA, NAO, OMS, Trouble Call Management, DTS, ESB, FA
• ESB: ereignisgesteuert, XML-Messaging-Engine und mehrere Messaging-Pattern
• Unterstützt: Netzmodellierung, SE, FLISR, Lastfluss, SCA, AVC
• Betriebliche Unterstützung: Störungs-/Workflow-Management, Mannschafts-/Ressourcenverwaltung, Dispatch-Protokolle
