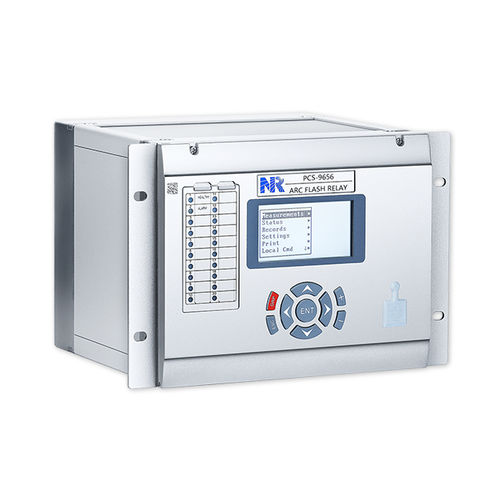

Phasen-Schutzrelais PCS-9656

StromPhasenfolgeLichtbogen

Übersicht
Das Lichtbogen-Relais PCS-9656 bietet schnelle Schutzfunktionen für Sammelschienen und Schaltanlagen in Umspannwerken, Kraftwerken und Industrieanlagen. Lichtbogensensoren erkennen das Licht eines Bogens und übertragen das Signal optisch an das Relais, um Fehler schnell und zuverlässig zu beseitigen und Personal sowie Anlagen zu schützen.

Funktionalität
PCS-9656 erfasst die einlaufenden Leitungströme und lokalisierten Lichtbogensignale über Lichtbogensensoren zur zuverlässigen Diskriminierung von Lichtbogenfehlern. Das Gerät integriert Schutzberechnung, Auslöseausgänge, Ereignisaufzeichnung und Bedienerschnittstelle. Bis zu 12 Stromeingänge können in einer Einheit integriert werden. Die optische Übertragung zwischen Sensoren und Relais reduziert elektromagnetische Störungen und erhöht die Zuverlässigkeit. Montage in einem Schutzschrank oder lokalen Schaltgerät möglich.

Schutzfunktionen

• Lichtbogenschutz
• Leistungsschalter-Fehlererkennung für bis zu 6 Schalter (50BF)

Überwachung

• Überwachung der Lichtbogenintensität
• Überwachung von CT-Ausfällen (Stromwandler)
• Überwachung Transfer/Receive-Modul
• Selbstdiagnose

Messung

• Phasenströme: Ia, Ib, Ic
• Sequenzströme: positiv/negativ/Null (I1, I2, I0)
• Phasenwinkel: Ia^Ib, Ib^Ic, Ic^Ia

Aufzeichnung & Protokolle

• 64 Auslöseberichte
• 1024 Selbstdiagnoseberichte
• 1024 Protokollberichte
• 1024 SOE (Sequence of Events)
• 64 Fehleraufzeichnungen mit Oszillogrammen (COMTRADE-kompatibel)

Kommunikation & Schnittstellen

• Bis zu 4 Ethernet-Ports für Automatisierung (optional)
• Zwei RS-485-Seriports
• Ein RJ-45-Frontport für Inbetriebnahme
• Protokolle: IEC 61850-8-1 MMS, IEC 60870-5-103, DNP 3.0

Technische Daten

• Model: PCS-9656 Arc Flash Relay
• Unterstützt bis zu 12 integrierte Stromeingänge in einer Einheit
• Erfasst Leitungströme und lokalisierte Lichtbogensignale über Lichtbogensensoren
• Opto-elektrische Wandlung für die Signalübertragung Sensor→Relais zur Vermeidung elektromagnetischer Störungen
• Integrierte Funktionen: Schutzberechnung, Auslöseausgänge, Ereignisaufzeichnung, Bedienerschnittstelle
• Installation: Schutzschrank oder lokales Schaltgerät
• Leistungsschalter-Fehlerschutz: bis zu 6 Schalter (50BF)
• Messungen: Phasenströme (Ia, Ib, Ic), Sequenzströme (I1, I2, I0), Phasenwinkel (Ia^Ib, Ib^Ic, Ic^Ia)
• Speicher: 64 Auslöseberichte, 1024 Selbstdiagnoseberichte, 1024 Protokollberichte, 1024 SOE, 64 COMTRADE-kompatible Fehleraufzeichnungen mit Oszillogrammen
• Kommunikation: bis zu 4 Ethernet-Ports (optional), 2 RS-485-Ports, 1 RJ-45-Port für Inbetriebnahme
• Protokollkonformität: IEC 61850-8-1 MMS, IEC 60870-5-103, DNP 3.0
