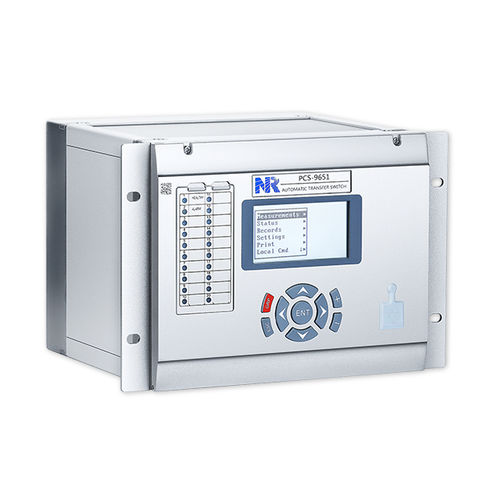

Automatischer Transferschalter PCS-9651

ferngesteuerter

Produktübersicht
Der PCS-9651 ist ein Relais für automatische Umschalter (ATS), das die Stromversorgungsleitungen kontinuierlich überwacht und bei Ausfall automatisch von der Primär- auf die Ersatzquelle umschaltet, um eine unterbrechungsfreie Stromversorgung der Last sicherzustellen. Das Gerät integriert Fern-/Ortssteuerung und bietet mehrere wählbare Schaltmodi für flexible Betriebsanforderungen im Umspannwerk.

Funktionen

• Automatischer Umschalter (ATS)
• Fern-/Ortssteuerung
• Überwachung des Schalterzustands
• Trennkreisüberwachung (TCS) und VT-Kreisüberwachung (VTS)
• Selbstdiagnose und automatische Spannungsdrift-Anpassung
• Verwaltung von Arbeitsberichten, Alarmen und Aufzeichnungen (Operation Reports, SOE, FDR, Benutzerprotokolle)
• Kommunikationsschnittstellen für Stationautomation (IEC 61850, GOOSE)

Eigenschaften

• Erkennung abnormaler Zustände über Spannungseingänge und externe binäre Eingänge (Hilfegeber-Kontakte von Schaltern)
• RJ45-Frontanschluss für lokale Tests und Inbetriebnahme
• Akzeptiert analoge Werte von konventionellen CT/VT und von elektronischen CT/VT über Merging Units
• Anschlussoptionen: steckbare Klemmen oder Schraubklemmen für einfache Vor-Ort-Auswechslung
• Unterstützt GPS/Zeitsynchronisation: SNTP, IEEE1588 (v2), PPS und IRIG-B
• Vollständige IEC 61850-Konformität mit separaten Station- und Prozessbus-Schnittstellen (MMS, GOOSE, 9-2 Sampling Value)

Technische Daten

• Modell: PCS-9651
• Marke: NR Electric Co., Ltd.
• Funktion: ATS mit integrierter Fern-/Ortssteuerung
• Schaltmodi: bis zu vier wählbare Modi
• Überwachung: Schalterzustand, TCS, VTS
• Diagnostik: Selbstdiagnose, automatische Spannungsdrift-Anpassung
• Aufzeichnungskapazität: 64 Betriebsberichte; 1024 Überwachungsalarme; 1024 Steuerbetriebsaufzeichnungen; 1024 Benutzerprotokolle; 64 FDR; 1024 SOE-Aufzeichnungen
• Ethernet-Ports: bis zu vier 10Base-T/100Base-TX (RJ45) oder zwei 100Base-FX für IEC 61850-8-1 MMS und GOOSE
• Zeitkritische Ports: bis zu sechs 100Base-FX für IEC 61850-9-2 Sampling Value und GOOSE
• Serielle Ports: zwei RS-485 Rückseitig (IEC 60870-5-103); ein RS-485 für Uhrsynchronisation; ein RS-232 für Drucker
• Frontanschluss: 1 RJ45 Port für Test und Einstellung
• Unterstützte Protokolle: IEC 61850-8-1 MMS, IEC 61850-9-2 Sampling Value, GOOSE; IEC 60870-5-103 (inkl. über TCP/IP); DNP 3.0
• Zeitsynchronisation: SNTP, IEEE1588 (v2), PPS, IRIG-B
• Eingänge: Spannungseingänge und externe binäre Eingänge; analoge Eingänge via CT/VT oder Merging Unit
• Anschlussoptionen: steckbare Klemmen oder Schraubklemmen für Rückwand-zu-Klemmenleisten Verbindung
