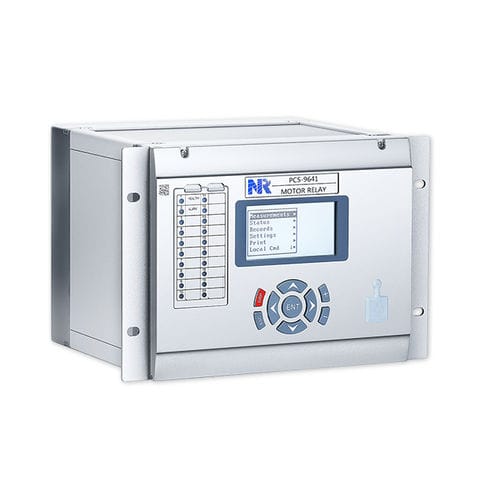

Leistungs-Schutzrelais PCS-9641

ÜberstromUnterspannungUnterfrequenz

Produktübersicht
Das Relais PCS-9641 ist eine Schutz-, Steuer- und Überwachungseinheit für Motoren in Systemen mit Direkterdung, Impedanzerdung, Petersen-Spulenerdung und in ungelöschten Netzen. Es vereint eine umfassende Schutzfunktionsbibliothek, programmierbare Logik, konfigurierbare I/O und Frequenzverfolgung. Die Einheit basiert auf einer fortschrittlichen Multiprozessor-Plattform und unterstützt vollständig IEC 61850 Station- und Process-Bus, einschließlich IEC 61850-8-1 (MMS, GOOSE).

Schutz und Steuerung

• Strom-Differentialschutz (87M)
• Überstromschutz (67P, 50P/51P)
• Neutral-/Erdüberstromschutz (67G, 50/51G)
• Empfindlicher Erdschlusschutz (67SG/51SG)
• Überstromschutz für negative Sequenz (46)
• Erkennung unterbrochener Leiter (46BC)
• Leistungsschalter-Ausfallschutz (50BF)
• Unterstromschutz (37)
• Unter-/Überspannungsschutz (27/59)
• Nullsequenz-Überspannungsschutz (59G)
• Negative-Sequenz-Überspannungsschutz (47)
• Thermisches Überlastglied (49)
• RTD-Temperaturschutz (RTD)
• Unterfrequenz-, Überfrequenz- und Frequenzänderungsschutz (81U/O/R)
• Gegenleistungsschutz (32R)
• Unterleistungs-Schutz (37P)
• Leistungsfaktor-/Out-of-step-Schutz (55)
• Neustart-Inhibit für Anzahl von Starts pro Zeitintervall (66)
• Startzeitüberwachung zum Schutz vor übermäßiger Startzeit und Blockierläuferbedingungen (48)
• Fern- und Lokal-Aus-/Schaltfunktionen für Leistungsschalter
• Auto-Anpassung bei Spannungs- und Stromdrift
• Frequenzverfolgung

Überwachung und Messung

• Messung von Strom, Spannung, Wirkleistung/Blindleistung, Leistungsfaktor, Energie und Frequenz
• Leistungsschalter-Überwachung
• CT- und VT-Ausfallüberwachung
• Überwachung des Auslösekreises
• Selbstdiagnosefunktionen
• Fehlerrekorder: 64 Fehler-/Störungsaufzeichnungen und 8 Motoranlauf-Wellenaufzeichnungen
• Insgesamt 1024 SOE-Einträge, einschließlich Auslösungen, Alarme, binäre Eingangssignaländerungen und Bedieneraktionen
• 8 Motoranlaufberichte; 64 Schutzbetriebsberichte; 1024 Überwachungsalarm-, Steuerbetriebs- und Benutzerbetriebsaufzeichnungen
• Vollständige Ereignisaufzeichnungsfunktion: 64 Fehler- und Betriebssequenzen, 64 Fehlerwellenformen, 256 Selbstüberwachungsberichte und 1024 Berichte über binäre Signaländerungen

Kommunikation

• Bis zu vier 10Base-T/100Base-TX (RJ45)-Ports oder zwei 100Base-FX-Ports mit IEC 61850-8-1 (MMS, GOOSE)
• Unterstützung für IEC 60870-5-103 über TCP/IP und DNP 3.0
• Zwei RS-485-Rückseitenports mit IEC 60870-5-103 und MODBUS
• Bis zu sechs 100Base-FX-Ports mit IEC 61850-9-2 SV und GOOSE für zeitkritische Nachrichten
• Ein RS-485-Rückseitenport für Zeitsynchronisation und ein RS-232-Rückseitenport für Drucker
• Frontseitiger RJ45-Port für Tests und Einstellungen
• Zeitsynchronisation über Impuls, IRIG-B und SNTP

Spezifikationen / Technische Daten

• Modell: PCS-9641
• Funktionalität: Motorschutz, Steuerung und Überwachung mit einer umfassenden Bibliothek von Schutzfunktionen (Differential, Überstrom, Erdfehler, Negative-Sequenz, thermische Überlast, RTD-Temperatur, Unter-/Überspannung, Frequenzschutz, Gegen-/Unterleistung, Leistungsfaktor/Out-of-step)
• Anlauf und Überwachung: Neustart-Inhibit (66) und Startzeitüberwachung (48) zum Schutz vor übermäßiger Startzeit und Blockierläufer
• Fehleraufzeichnung & Ereignisse: 64 Fehler-/Störungsaufzeichnungen, 8 Motoranlauf-Wellenaufzeichnungen, 64 Fehlerwellenformen, 256 Selbstüberwachungsberichte und insgesamt 1024 SOE- und Aufzeichnungen für Alarme, Steuerung und Benutzeroperationen
• Kommunikation: IEC 61850-8-1 (MMS & GOOSE), IEC 61850-9-2 (SV), IEC 60870-5-103 über TCP/IP, DNP 3.0, MODBUS; mehrere RJ45- und Glasfaser-Ports; RS-485 und RS-232; Zeitsynchronisation via Impuls/IRIG-B/SNTP
• Plattform: Fortgeschrittene Multiprozessor-Plattform mit programmierbarer Logik und konfigurierbaren I/O
