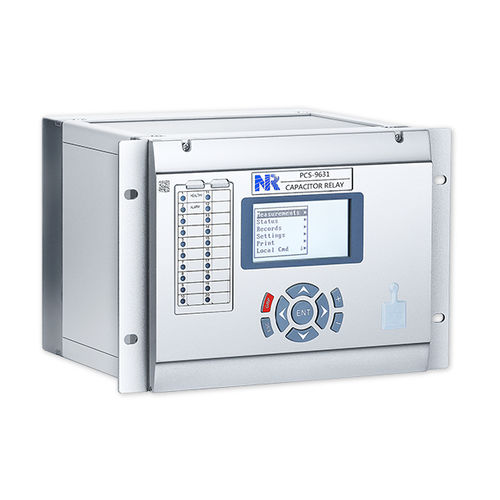

Spannungsschutzrelais PCS-9631

ÜberspannungLeistungsfaktorThermo

Übersicht Das PCS-9631 ist ein Schutz-, Steuer- und Überwachungsrelais für Parallelkondensatorfelder in Systemen mit geerdetem, impedanzgeerdetem, Petersen-Spule-geerdetem und ungeerdetem Sternpunkt. Es enthält eine umfassende Schutzfunktionsbibliothek, programmierbare Logik, konfigurierbare E/A und Frequenzverfolgung und unterstützt IEC 61850, GOOSE und gängige SCADA-Protokolle für die Umspannwerksautomatisierung.

Schutz und Steuerung

• Mehrstufiger Überstromschutz (50P/51P) und RMS-Überstrom (51RMS).
• Sechsstufiger Nullfolge-Überstrom (50/51G), Unwuchtschutz (60P/G) und Negativfolge (46).
• Unterstromschutz (37), thermischer Überlastschutz (49), Schalterversagen (50BF) und mechanischer Schutz (MR).
• Zweistufiger Unter-/Überspannungsschutz (27/59) und Phasen-/Neutralspannungs-Differentialschutz (87V/87VN).
• Ferngesteuertes und lokales Schalten des Leistungsschalters; programmierbare Logik und konfigurierbare E/A; automatische Driftanpassung für Spannung/Strom; integrierte Frequenzverfolgung.

Überwachung und Messung

• Messung: Strom, Spannung, Wirkleistung/Blindleistung, Leistungsfaktor, Energie, Frequenz und Oberwellen.
• Überwachung von Leistungsschaltern, Strom- und Spannungswandlern; Überwachung der Auslöseschaltung und Selbstdiagnose.
• Fehleraufzeichnung und Ereignisprotokoll: bis zu 1024 SOE-Einträge (Auslösungen, Alarme, Änderungen digitaler Eingänge, Bedienereingriffe).
• Benutzerkonfigurierbare hochauflösende Oszillographie der letzten vier Aufzeichnungen (COMTRADE-kompatibel).

Kommunikation

• Unterstützt IEC 61850-8-1 MMS und GOOSE, IEC 61850-9-2 Sampled Values, IEC 60870-5-103 und DNP3.0.
• Flexible Schnittstellen: mehrere 10/100Base-TX (RJ45) und 100Base-FX Ethernet-Ports; RS-485 und RS-232 serielle Schnittstellen; dedizierter RS-485 für Zeitsynchronisation; Frontplatte RJ45 für Tests.
• Zeitsynchronisation via Impuls, IRIG-B und SNTP.

Dokumentation Katalog und Datenblatt verfügbar: PCS-9631 Capacitor Relay (PDF).

Technische Daten

• Anwendung: Schutz und Steuerung von Parallelkondensatorfeldern (geerdet, impedanzgeerdet, Petersen-Spule-geerdet, ungeerdet).
• Hauptfunktionen: mehrstufiger Überstrom, Nullfolge, Unwucht, Negativfolge, Unterstrom, Schalterfehler, Unter-/Überspannung, Differenzschutz, thermischer und mechanischer Schutz.
• Steuerung und E/A: lokales/ferngesteuertes Schalten, programmierbare Logik, konfigurierbare Ein-/Ausgänge.
• Überwachung: Messung elektrischer Größen, diagnostische Überwachung und Fehleraufzeichnung.
• Kommunikation: IEC 61850 (MMS, GOOSE, SV), IEC 60870-5-103, DNP3.0; Ethernet- und serielle Ports.
• Zeitsynchronisation: Impuls, IRIG-B, SNTP.
