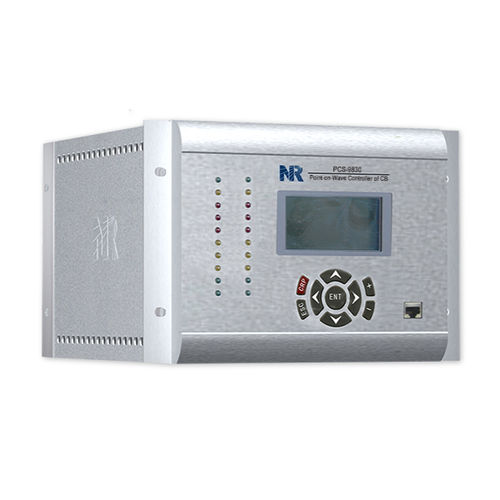

Automatisches Netzumschaltsteuergerät PCS-9830

Produktübersicht
Der PCS-9830 Schaltsteuergerät ist ein dreiphasiges Steuergerät für Leistungsschalter. Er dient dazu, in einem festgelegten Phasenwinkel auf der Spannungswellenform zu öffnen oder zu schließen, um den durch das Schalten verursachten Einschaltimpuls zu minimieren. Die gesteuerte Schalttechnik beseitigt erheblich schädliche elektrische Transienten bei geplanten Schaltvorgängen, verlängert dadurch die Lebensdauer des Leistungsschalters und verbessert die Stabilität des gesamten Stromsystems.

Funktionen

• Phasengetrennte Schaltfunktion (Schließen)
• Phasengetrennte Auslösefunktion
• Selbstadaptive Kompensationsfunktion
  • Basierend auf Stromrückführung
  • Basierend auf Positionsrückführung
• Echtzeit-Kompensationsfunktionen
  • Basierend auf Steuerspannung
  • Basierend auf Umgebungstemperatur des Mechanismus
  • Kompensationsfunktion basierend auf Ruhenzeiten
• Automatische Kalibrierung der Strom-Nulldrift

Merkmale

• Bietet vollständige selbstadaptive Kompensationsfunktionen und vollständige Echtzeit-Zustandskompensation
• Messung von Strom und Spannung sowie Überwachung des Betriebszustands
• 32 Betriebsaufzeichnungen, 64 Selbstprüfaufzeichnungen und 64 Aufzeichnungen zu binären Werte-/Zustandsänderungen
• Software und Hardware flexibel nach Anwendung konfigurierbar
• Durchdachtes Anti-Interferenz-Design mit vollständig geschlossenem Chassis bietet hohe Beständigkeit gegen Vibrationen und elektromagnetische Störungen (EMI)

Technische Spezifikationen

• Modell: PCS-9830
• Produkttyp: Dreiphasiges Schaltsteuergerät für Leistungsschalter
• Hauptzweck: Gesteuertes Schalten zur Minimierung des Schaltimpulses und Reduzierung elektrischer Transienten
• Kompensation: Selbstadaptive Kompensation (Stromrückführung, Positionsrückführung); Echtzeit-Kompensation (Steuerspannung, Umgebungstemperatur, Ruhezeit)
• Kalibrierung: Automatische Kalibrierung der Strom-Nulldrift
• Ereignis-/Aufzeichnungsspeicher: 32 Betriebsaufzeichnungen; 64 Selbstprüfaufzeichnungen; 64 Aufzeichnungen zu binären Werte-/Zustandsänderungen
• Überwachung: Messung von Strom und Spannung; Überwachung des Betriebszustands
• Mechanisches/elektrisches Design: Geschlossenes Anti-Interferenz-Chassis für Vibrations- und EMI-Beständigkeit
