Produktübersicht

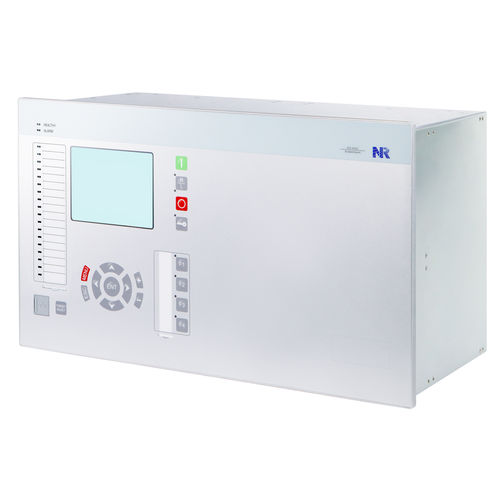

Das zentrale Sammelschienen-Schutzrelais PCS-915SC integriert Sammelschienen-Differentialschutz, Schutz für Schienenkuppler/-abschnitte (Überstromschutz, Schutz beim Schalten auf Fehler, Fehler in toter Zone, BC/BS totenzonen-differential mit Doppel-CT und Schutz bei Schalterausfall), Abgangsschutz (Überstrom, toter Zonen-Fehler, Schalterausfall), Spannungsüberwachung (Phasenüberspannung/-unterspannung) und Frequenzschutz (Über-/Unterfrequenz, Frequenzänderungsrate). In Verbindung mit dem Konfigurationstool PCS-Studio bietet PCS-915SC eine skalierbare zentrale Lösung für Sammelschienen-Schutz.

Schutzfunktionen

• Sammelschienen-Differentialschutz (87B)
• BC/BS Fehler in toter Zone (50DZ)
• BC/BS totenzonen-Differentialschutz (87DZ)
• Abgang Fehler in toter Zone (50DZ)
• BC/BS Schalten-auf-Fehler (50SOTF)
• Leistungsschalter-Ausfallschutz (50BF)
• Phasen-Überstromschutz (50/51P)
• Erdfault-Überstromschutz (50/51G)
• Phasen-Überspannungsschutz (59P)
• Phasen-Unterspannungsschutz (27P)
• Überfrequenzschutz (81O)
• Unterfrequenzschutz (81U)
• Frequenzänderungsraten-Schutz (81R)
• Externer binärer Eingang für Sammelschienen-Auslösung

Mess- und Aufzeichnungsfunktionen

• Phasenwinkelmessung
• Berechnung des Differenzialstroms
• Berechnung der Symmetriekomponenten
• Ereignisrekorder: 1024 Störungsaufzeichnungen, 1024 binäre Ereignisse, 1024 Überwachungsereignisse, 256 Steuerprotokolle, 1024 Geräteprotokolle
• Störungsaufzeichnung: 32 Aufzeichnungen mit Wellenformen, COMTRADE-kompatibel

Überwachungsfunktionen

• Selbstdiagnose
• Frequenzüberwachung
• Überwachung der Gleichstromversorgung
• Überwachung von CT-Schaltungen
• Überwachung von VT-Schaltungen
• Überwachung von Trennern

Kommunikation

• Bis zu vier 10Base-T/100Base-TX Kupfer-Ethernet-Ports mit IEC 61850, DNP3.0 oder IEC 60870-5-103 über TCP/IP
• Bis zu vier 100Base-FX optische Ethernet-Ports mit IEC 61850, DNP3.0 oder IEC 60870-5-103 über TCP/IP
• Zwei RS-485 serielle Ports mit IEC 60870-5-103 oder Modbus
• Ein RS-485 serieller Port zur Uhrensynchronisation
• Ein BNC-Anschluss zur Uhrensynchronisation
• Unterstützung für GOOSE-Kommunikationsmodul (IEC 61850-8-1)
• Volle Kompatibilität zwischen IEC 61850 Edition 1 und 2
• Redundanzprotokolle PRP und HSR
• Je ein Front- und ein Rear-RJ-45-Port zum Debugging

Technische Daten

• Modell: PCS-915SC
• Schutzfunktionen: 87B, 50DZ, 87DZ, 50SOTF, 50BF, 50/51P, 50/51G, 59P, 27P, 81O, 81U, 81R
• Kapazität Ereignisrekorder: 1024 Störungsaufzeichnungen; 1024 binäre Ereignisse; 1024 Überwachungsereignisse; 256 Steuerprotokolle; 1024 Geräteprotokolle
• Störungsrekorder: 32 Aufzeichnungen mit Wellenformen, COMTRADE-kompatibel
• Ethernet: bis zu 4x 10/100Base-TX (Kupfer) und bis zu 4x 100Base-FX (optisch)
• Serielle Ports: mindestens zwei RS-485 für Protokolle und ein RS-485 für Uhrensynchronisation
• Uhrensynchronisation: RS-485 und BNC Optionen
• Unterstützte Protokolle: IEC 61850 (Editionen 1 & 2), DNP3.0, IEC 60870-5-103, Modbus
• GOOSE-Unterstützung: IEC 61850-8-1
• Redundanz: PRP und HSR
• Konfigurationstool: PCS-Studio kompatibel
