Übersicht

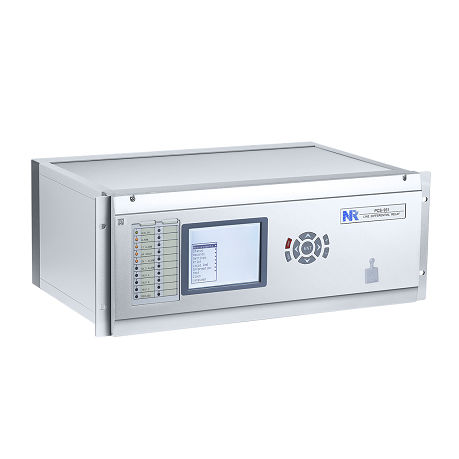

Das Leitungs-Schutzrelais PCS-931 bietet kombinierte Differenzial- und Distanzschutzfunktionen für Freileitungen und Erdkabel. Es vereint phasentrennte (inkl. DPFC) Differentialschutzfunktionen mit mehrzonenigen Distanzgliederungen und Pilot-Schemata für umfangreichen Schutz verschiedener Leitungskonfigurationen.

Schutz und Steuerung

• Phasentrennter DPFC-Differenzialschutz (87L) sowie Phasen-/Neutral-Differenzialschutz
• Mehrzonen-Distanzschutz (fünf Zonen Phase-Phase und Phase-Erde) und Hochgeschwindigkeits-DPFC-Distanzglied (21P/21G/21D)
• Pilot-Schemata für Distanz- und gerichteten Erdschluss-Schutz (optionale einfache oder doppelte Glasfaserkanäle)
• Leistungsschalter-Fehlererkennung (ein- oder zweifach), duales Rückschaltverhalten und Einzel-/Dreipol-Auslösung
• Power-Swing-Blocking, Out-of-Step-Schutz, SOTF-Logik, Erkennung gebrochener Leiter und Totzonen-Schutz
• Unter-/Überspannungs- und Unter-/Überfrequenzschutz, Negativsequenz- und thermische Überlastschutz

Überwachung und Messung

• Fehlerphasenwahl und Fehlerortung mit Parallelleitungs-Kompensation
• Energiemessung (wirksam/blind, Import/Export)
• CT/VT-Überwachung und automatische Driftanpassung, Frequenzverfolgung
• Ereignis- und Störaufzeichnung (COMTRADE-kompatibel), umfangreiche Protokolle und Diagnosen

Kommunikation

• IEC 61850-Unterstützung: IEC 61850-8-1 (MMS/GOOSE) und IEC 61850-9-2 Sampled Values
• Mehrere Ethernet-Ports (10/100 Kupfer, optional 100Base-FX) und serielle Schnittstellen (RS-485/RS-232); Unterstützung für DNP3 und IEC 60870-5-103
• Optionale Pilotfaserkanäle (G.703, C37.94) sowie optionales SV/GOOSE-Optikmodul

Benutzeroberfläche

• Front-HMI mit großem LCD und 9-Tasten-Tastatur; Front-RJ-45-Port für Test und Parametrierung
• Rückseitiger RS-232/RS-485-Port für Drucker sowie Clock-Sync-Ports
• Zeit-Synchronisation: IRIG-B, SNTP, PPS, PPM, IEEE 1588
• Unterstützungssoftware: PCS-Explorer

Technische Spezifikationen

• Modell: PCS-931
• Anwendungen: Freileitungen und Erdkabel; serienkompensierte, doppelt-geschaltete, stark belastete, schwach eingespeiste, kurze und lange Leitungen
• Pilotkanäle: optionale Single-/Dual-Faser (G.703, C37.94)
• Ethernet: bis zu vier 10Base-T/100Base-TX Kupfer-Ports und bis zu zwei 100Base-FX optische Ports
• Aufzeichnung: Ereignis- und Störaufzeichnungen (COMTRADE), umfangreiche Logs
• Schutzfunktionen: Differenzial (87L), Distanz (21P/21G/21D), Überstrom, Erdschluss, Leistungsschalter-Fehler, Out-of-Step, automatisches Wiedereinschalten u.a.
