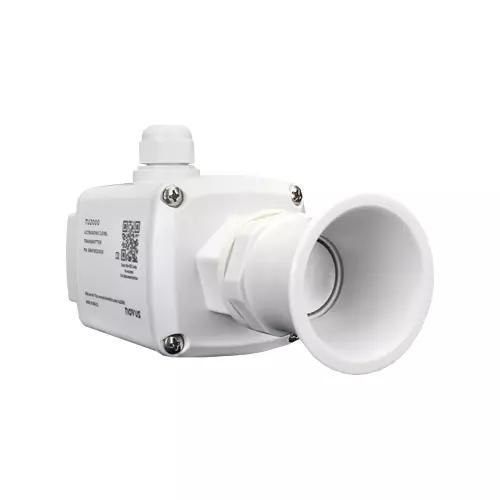

Ultraschall-Niveautransmitter TU2000

für Feststoffefür Wasserfür Flüssigkeiten

Produktübersicht
Der TU2000 ist ein Ultraschall-Füllstandstransmitter zur berührungslosen Messung von Abstand, Füllstand und Volumen. Basierend auf dem akustischen Time-of-Flight-Prinzip (33 kHz) liefert er zuverlässige Messwerte bis 20 Meter in Flüssigkeiten, Feststoffen und Schüttgütern, sowohl in statischen als auch in bewegten Medien. Die Bluetooth-Konfiguration über die SigNow-App ermöglicht geführte Inbetriebnahme, Echo-Grafik-Diagnose und Firmware-Updates.

Warum den TU2000 wählen
Die berührungslose Messung reduziert Verschleiß und vermeidet Korrosionsrisiken bei Kontaktmessern. Messungen sind unempfindlich gegenüber Rauch, Farbe oder Oberflächenreflexion. Die integrierte Temperaturkompensation an der Sensoroberfläche sorgt für stabile Genauigkeit bei Temperaturschwankungen, und der Bluetooth-Zugang erleichtert Inbetriebnahme und Fehlersuche.

Hauptmerkmale

• Messprinzip: akustisches ToF (Ultraschall, 33 kHz)
• Messbereich: bis zu 20 m (20 000 mm)
• Schnittstelle: Bluetooth-Konfiguration via SigNow-App (Mobil & PC) mit Assistent, Echo-Grafik und Firmware-Updates
• Genauigkeit: min. 30 mm, max. 2 mm
• Auflösung: 1 mm
• Betriebstemperatur: -20 bis 80 °C
• Schutzart: IP67
• Analogausgang: 4–20 mA (NAMUR NE43), 0,01 mA Auflösung
• Digital-/Alarmausgang: konfigurierbar PNP oder NPN, bis 200 mA
• Anschluss: interne Klemmen mit Kabelverschraubung

Hauptanwendungen

• Silos für Getreide und Schüttgüter
• Industrietanks verschiedener Formen (zylindrisch, vertikal, horizontal, unregelmäßig)
• Wasser- und Abwasseranlagen
• Füllstandüberwachung von Flüssen und Staubecken

Vorteile eines berührungslosen Sensors
Durch den Verzicht auf direkten Kontakt mit dem Prozessmaterial reduziert der TU2000 Wartungsaufwand und Beschädigungsrisiken, liefert stabile Messwerte bei Unruhe oder Turbulenzen und erleichtert die Integration in Automatisierungssysteme über standardisierte 4–20 mA- und konfigurierbare PNP/NPN-Ausgänge.

Zusätzliche Hinweise
Der PNP- oder NPN-Ausgang kann Relais und Signalelemente direkt schalten, um die Integration zu vereinfachen und Stillstandszeiten zu reduzieren. Die visuelle Diagnose umfasst 4 LEDs gemäß NAMUR NE107 für schnelle Statusprüfungen.

Eigenschaften / technische Spezifikationen

• Messprinzip: akustisches ToF (Ultraschall, 33 kHz)
• Messbereich: bis zu 20 000 mm
• Messgrößen: Abstand, Füllstand, Volumen
• Messobjekte: statische und bewegte Medien; Flüssigkeiten, Feststoffe, Schüttgüter
• Genauigkeit: min. 30 mm, max. 2 mm
• Auflösung: 1 mm
• Toter Bereich: 500 mm (reduzierbar auf ~250 mm in Behältern ≤ 10 000 mm)
• Abtastrate: 1 Hz (2 Hz in Behältern ≤ 10 000 mm)
• Linearisation: bis zu 20 Punkte für unregelmäßige Behältergeometrien
• Konfiguration: SigNow-App via Bluetooth (BLE 4.0+)
• Visuelle Anzeige: 4 LEDs (Status, Analogausgang, Digitalausgang, Bluetooth) gemäß NAMUR NE107
• Anschluss: interne Klemmen mit Kabelverschraubung
• Versorgung: 8–33 Vdc (interner Verpolungsschutz)
• Betriebstemperatur: -20 bis 80 °C
• Analogausgang: 4–20 mA (NAMUR NE43), 0,01 mA Auflösung
• Digital-/Alarmausgang: konfigurierbar PNP oder NPN, bis 200 mA
• Konformität: CE-Kennzeichnung
• Schutzart: IP67
• Prozessdruck: bis 2 bar
• Gehäuse: UL94 Polycarbonat
• Montage: Flansch Ø32 mm und sechseckiger akustischer Trichter
• Garantie: 3 Jahre
