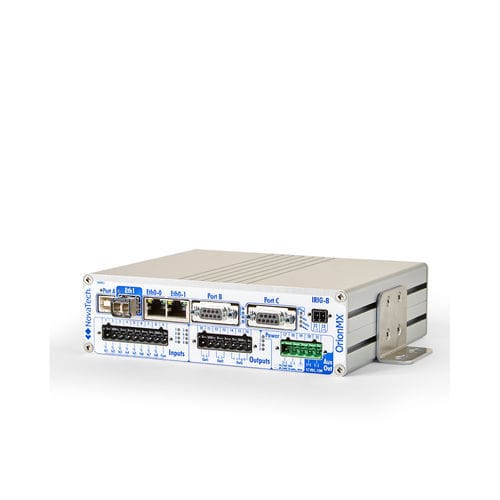

AC-Strom-Messmodul OrionMX

Strom

Zwei neue AC-Messkarten sind für den OrionMX erhältlich: - Die AC-Meter-Erweiterungskarte (M1) - Bietet einen vollständigen Satz präziser AC-Messungen von Bus 1. Sie liefert außerdem die Spannungen der Phasen A, B und C von einem zweiten Bus für Quellenübertragungs- und Synchrocheck-Anwendungen. - Die AC Aux Meter Expansion Card (C1) - wird an die AC M1 Meter Card angeschlossen und bietet zusätzliche AC-Messungen, einschließlich vier Split-Core-Stromeingänge von Leitung 2 (A, B, C und N), einen Split-Core-Stromeingang für die Messung des Nullleiters von Leitung 1 und einen Ausgang für Synchrocheck-Anwendungen. Wenn die beiden oben genannten Karten zu einem OrionMX hinzugefügt werden, ist ein kompletter Satz von AC-Messungen vom OrionMX verfügbar, um Überwachungs- und Quellenübertragungsanwendungen zu unterstützen. Sowohl die M1- als auch die C1 karten sind mit NCD konfiguriert und erfordern Distro 10.2, dessen Veröffentlichung für Q1 2024 geplant ist. Nicht-intrusive Installation Beide AC-Zählerkarten akzeptieren Stromeingänge von Split-Core-Hilfsstromwandlern. Split-Core-Hilfsstromwandler wandeln den 5A-Nennstrom im Stromwandlerkreis in 5mA (1000/1) um. Dieser nicht-intrusive Ansatz ermöglicht eine schnellere Installation, ohne dass ein Stromausfall erforderlich ist. Bitronics Split-Core-Stromwandler bieten die gleiche Genauigkeit wie herkömmliche festverdrahtete Stromwandlereingänge.
