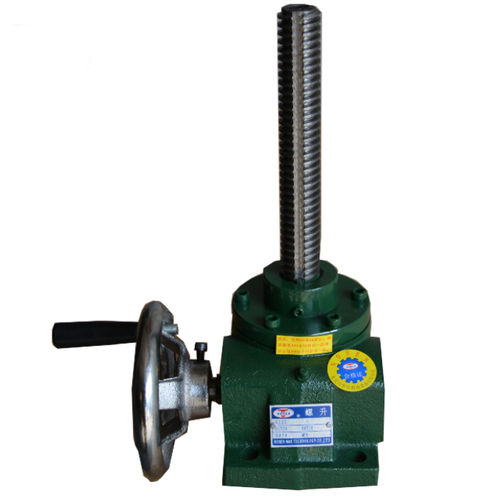

Trapezgewindespindel-Spindelhubgetriebe RN-100T

axial verfahrende Spindelrotierende Spindelmotorisiert

Modell: RN-100T * Schrauben-Durchmesser: 100 Millimeter * Gewindesteigung: 16 Millimeter * statische Belastung: Maximale 100 Tonnen * dynamische Last: Maximale 26 Tonnen * Geschwindigkeits-Verhältnis: 1/8 1/16 1/32 * anhebende Geschwindigkeit: 75-1500 mm/min * Eingangsleistung: 7,78 -21,8 Pferdestärken * Max Input: 1500 U/min * schraubenartig: trapezoide Schraube * oberes Ende: Kopfplatte, Gabelkopfende, Gewindestutzen, einfaches Ende * Energiequelle: Elektrisch, manuell, Übersetzen der Schraube: Taten einer gefahrene Wurmwelle auf einem internen Wurmgang, der der Reihe nach eine anhebende Schraube fährt, um zu verlängern oder zurückzuziehen. Während die anhebende Schraube durch Roheisenwohnung übersetzt, dann drehen sich Wurmgang und anhebende Schraube zusammen. Wenn die anhebende Schraube gehalten wird, um Rotation zu verhindern, bewegt sich die anhebende Schraube linear durch die Roheisenwohnung, um die Last zu bewegen. Befestigte Schraube: Einige Lasten verhindern nicht Anheben, Rotation zu schrauben. Diese Anwendungen erfordern eine befestigte Schraubensteckfassung. Ein Schlüssel, örtlich festgelegt zur Steckfassungswohnung und in eine Keilnute eingefügt gemahlen in die anhebende Schraube, Kräfte die anhebende Schraube, um zu übersetzen, ohne sich zu drehen. Drehende Schraube: Eine anhebende Schraube befestigt zum Wurmgang als Einheit, die anhebende Schraube zwingend sich zu drehen, aber nicht zu übersetzen. Eine reisende Nuss, befestigt zur Last, wird durch die Rotation der anhebenden Schraube gefahren. Diese Art Steckfassung ist für Anwendungen ideal, die ein Schraubenfutterrohr nicht unterbringen und genügend Befestigungsraum sparen können.
