Nullpunktspannsystem zur 5-Achs-Bearbeitung 42201-15-135981250

StahlrobustModul

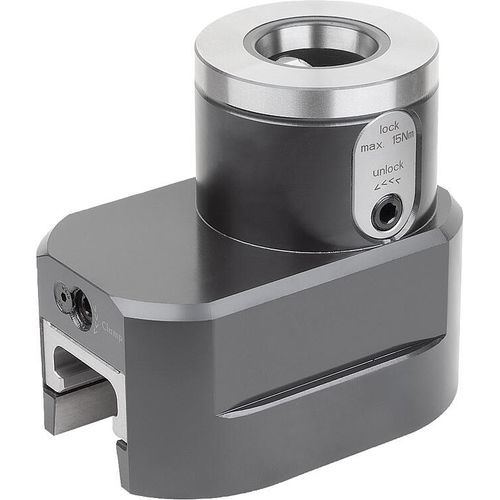

UNILOCK 5-Achs-Basismodul VARIO Systemgröße 80 mm WERKSTOFF Vergütungsstahl. AUSFÜHRUNG Grundkörper oxidiert. Funktionsflächen gehärtet und geschliffen. HINWEIS Mit dem UNILOCK 5-Achs-Basismodul VARIO sind flexible Positionen beim Spannen von Werkstücken und Vorrichtungen möglich. Das Basismodul VARIO kann über die Schiene im Fuß mit einem oder zwei UNILOCK Spannbolzen befestigt werden. Wenn zwei Spannbolzen verwendet werden, ist die Schiene zwischen den Spannbolzen geführt und kann nur entlang der Richtung der Spannbolzen nach vorne oder hinten verschoben werden. Bei Verwendung von nur einem UNILOCK Spannbolzen ist das Basismodul VARIO frei drehbar. Geklemmt wird die Position mit der hinteren Sechskantschraube. Somit können variable Stichmaße erreicht werden. Häufig wird dieses Basismodul als dritter oder vierter Spannpunkt eingesetzt. Mit den UNILOCK Spannbolzen in Verbindung mit den Befestigungsschrauben M10, M12, M16 sind folgende Haltekräfte möglich: - Haltekraft (M10) 35.000 N - Haltekraft (M12) 50.000 N - Haltekraft (M16) 75.000 N Haltekraft mit Zylinderschraube DIN EN ISO 4762 -12.9 Spannbolzen dürfen nur in Verbindung mit einer montierten Wechseleinheit im Spannmodul gespannt werden. Eine durchgängige Spannbolzengröße beim 5-Achs-Modul-Spannsystem 80 und die Kompatibilität zum pneumatischen Nullpunktspannsystem garantieren eine vielfältige Kombination an Einsatzmöglichkeiten. TECHNISCHE DATEN - Einzugskraft 15 kN. - Anziehdrehmoment 15 Nm. - Wiederholgenauigkeit ≤ 0,005 mm. VORTEILE - Verstellbares, flexibel einsetzbares Basismodul. - Mechanische Betätigung. - Positionierung über Kurzkegel. - Hohe Einzugskräfte. - Rüstzeitoptimierung.
