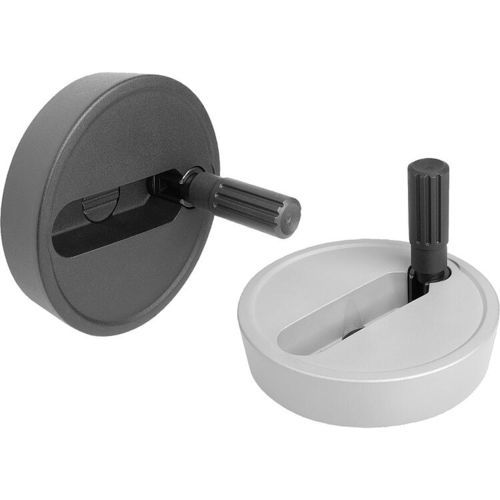

Massiv-Handrad 06278-02 series
mit versenkbarem GriffAluminiumThermoplast

Massiv-Handrad
Massiv-Handrad
Massiv-Handrad
Massiv-Handrad
Massiv-Handrad
Massiv-Handrad
Massiv-Handrad
Massiv-Handrad
Massiv-Handrad
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Konstruktion
Massiv, mit versenkbarem Griff
Material
Aluminium, Thermoplast, Stahl
Außendurchmesser

100 mm, 125 mm
(3,94 in, 4,92 in)

Innendurchmesser

10 mm, 12 mm, 14 mm
(0,39 in, 0,47 in, 0,55 in)

Beschreibung

Scheibenhandräder Aluminium mit Zylindergriff umlegbar Beschreibung WERKSTOFF Handrad Aluminium. Zylindergriff und Nabenabdeckung Thermoplast, schwarz. Zylindergriffachse Stahl brüniert. Gewindestift ISO 4027 Stahl Festigkeitsklasse 45 H, schwarz. AUSFÜHRUNG Schwarz oder silber pulverbeschichtet. Mit Passbohrung. Mit Passbohrung und Passfedernut. Mit Passbohrung und Querbohrung. Mit Passbohrung, Passfedernut und Querbohrung. ZEICHNUNGSHINWEIS 1) Lage der Querbohrung zur Passfedernut 90° versetzt MONTAGE Die Abdeckung der Nabe wird unmontiert mitgeliefert. Die Handräder können durch Querverstiftung oder durch eine Zylinderschraube DIN 6912 und eine Vorlegscheibe 07375 axial durch Passfederverbindung auf der Welle befestigt werden. Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mittels eingeschraubtem Gewindestift ISO 4027. LIEFERUMFANG Aluminiumhandrad. Nabenabdeckung. Zylindergriff umlegbar. Gewindestift ISO 4027 (Ausführungen mit Querbohrung). ZUBEHÖR 07375 Vorlegscheiben. 07161 Zylinderschrauben mit Innensechskant, niedriger Kopf DIN 6912. HINWEIS Rund- und Planlauf des Radkranzes ≤ 0,4 mm.
