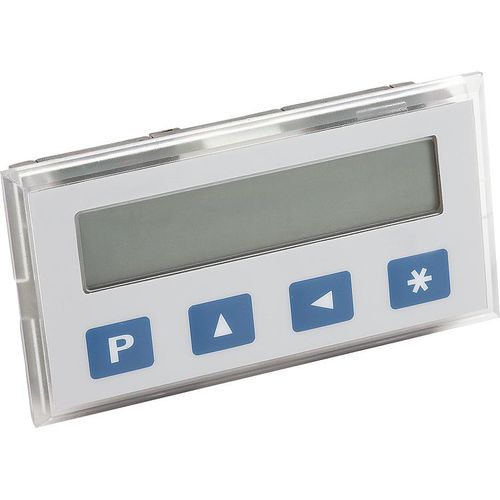

Positionsanzeiger 21700

LCDkompaktPräzision

Positionsanzeige quasi-absolut, netzunabhängig, Anzeigegenauigkeit 10 µm, kleine Bauform Werkstoff: Gehäuse Kunststoff. Sichtfenster LCD-Anzeige. Ausführung: Positionsanzeige mit integriertem Batteriefach. Sensor steckbar. Low Power LCD. Hinweis: Digitale, netzunabhängige Messanzeige zur spielfreien Positioniererfassung. Das System wird oft für Messaufgaben an Längen- und Winkelanschlägen (an Formatkreissägen, Blechstanzen, Abkantpressen,...) in Industrie und Handwerk eingesetzt. Für den Schalttafeleinbau gelten die empfohlenen Abmessungen 67+3 x 33+0,3. Die Winkelanzeige ist programmierbar. Der Anzeigebereich ist ~11 mm hoch und Skalierbar von -999999 bis 999999. Die max. Anzeigegenauigkeit beträgt dezimal bis 10 µm. Die Positionsanzeige verfügt über einen batteriegepufferten Speicher und über eine Batterieüberwachung mit Low-Batt Symbol bei ~2,4 V. Ein einfacher Batteriewechsel ist über das Batteriefach möglich. Die Energieversorgung erfolgt über 2 Micro-AAA Batterien (nicht im Lieferumfang enthalten). Technische Daten: - Auflösung 0,01; 0,05; 0,1; 1 mm/ 0,001; 0,01 inch - Systemgenauigkeit ±(0,1 + 0,01 x L) mm, L in m - Betriebsspannung 3 V DC, verpolsicher - Stromaufnahme ~150 µA bei 3 V DC - Wiederholgenauigkeit ±0,01mm - Verfahrgeschwindigkeit max. 5 m/s - EMV EN 61000-6-2; EN 61000-6-4 - Schutzart IP 40, Gesamtgerät - Schutzart IP 54, frontseitig Montage: Die Montage ist anhand der beiliegenden Benutzerinformation durchzuführen. Funktionen: - Kettenmaß- und Resetfunktion - Direkteingabe des Referenz-/ Offsetwert Zubehör: - Magnetsensoren 21720 - Magnetbänder 21725 - Hohlwellensensoren 21730
