1/4-Umdrehung-Verschluss / Stahl / Zink / Messing
05561

Zu meinen MyDirectIndustry-Favoriten hinzufügen
Zum Produktvergleich hinzufügen Aus der Vergleichsliste entfernen
1/4-Umdrehung-Verschluss 1/4-Umdrehung-Verschluss - 05561
{{requestButtons}}

Eigenschaften

  • Typ:

    1/4-Umdrehung

  • Material:

    Stahl, Zink, Messing

  • Weitere Eigenschaften:

    drehbar, kompakt

Beschreibung

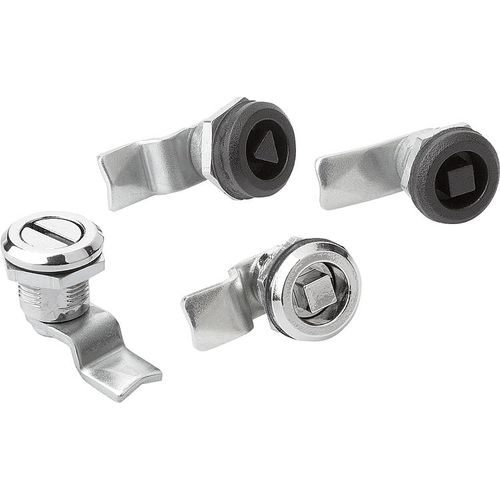

Drehriegel kompakt

Werkstoff:

Gehäuse und Betätigung Zinkdruckguss.
Mutter Messing. O-Ring NBR, Flachdichtung CR.
Zunge Stahl.

Ausführung:

Gehäuse und Betätigung verchromt oder schwarz pulverbeschichtet.
Mutter und Zunge verzinkt.

Hinweis:

Vibrationsresistenter Drehriegel durch Rastung in Endstellungen. Rechts oder links einsetzbar mit einem Schließweg von 90° und interner Drehbegrenzung. Der Drehriegel kann vormontiert eingebaut werden (bei kleinem A-Maß und großer Türdicke nur mit Einschränkungen möglich). Geprüft nach DIN EN 60068-2-64 (Schwingung) und DIN EN 60068-2-27 (Schock), Prüfnorm 61373. Rüttelsicher entsprechend der Anforderungen für Bahnanwendungen der Kategorie 1, Klasse B (=höchste Anforderung).

Wasser- und staubgeschützt gemäß IP65 durch O-Ring und Flachdichtung.

Zunge in der gewünschten Ausführung bitte separat bestellen. Jede Zunge ist mit jedem Gehäuse kombinierbar.

Zubehör:

Steckschlüssel 05586

Zeichnungshinweis:

Betätigung:
a) Vierkant 6 mm
b) Schlitz
c) Dreikant 6,5 mm
