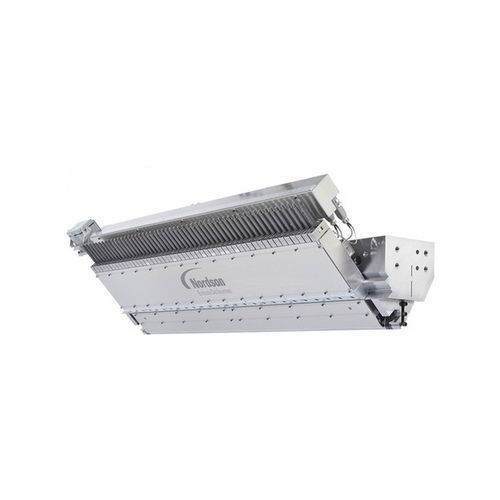

Elektrischer Antrieb EDI®

elektromechanischlineardifferential

Produktübersicht
Die EDI® Lippenjustiersysteme bieten manuelle, thermische (Autoflex™) und motorisierte (Prodigi™) Optionen zur Regelung des Lippenspaltmaßes an Spritz‑/Extrusionsdüsen und Beschichtungsdüsen. Sie sind für die Integration mit Mess-/APC‑Systemen ausgelegt, um die Profilgleichmäßigkeit zu verbessern, Ausschuss zu reduzieren und schnelle, reproduzierbare Korrekturen zu ermöglichen.

Manuelle Lippenjustierung
Manuelle Einstellungen erfolgen mit Handwerkzeugen zum Anziehen/Lockern der Einstellgewinde und eignen sich für grobe Feldkorrekturen. Bewährtes, flexibles Verfahren mit mehreren mechanischen Konfigurationen.

• Push‑Only: ein Gewinde, große Bewegung pro Umdrehung (~1,0 mm/Umdrehung).
• Differenziell Push‑Only: Zwei‑Gewinde‑System für feinere Bewegungen (~0,2 mm/Umdrehung).
• Differenziell Push‑Pull: Zwei‑Gewinde mit Zugfunktion zur Unterstützung der Öffnung bei niedrigen Drücken (~0,2 mm/Umdrehung).

Autoflex™ (thermische Verstellung)
Autoflex™ nutzt die thermische Ausdehnung/Schrumpfung von Einstellblöcken (Heizer + Luftkühlweg) zur feinen lokalen Korrektur des Lippenspaltmaßes. In Verbindung mit dem Messsystem/APC reduziert dies Abweichungen und erhöht die Ausbeute. Jeder Einstellpunkt hat einen individuell regelbaren Heizblock.

Merkmale Autoflex™ VI und VI‑R

• Massereduzierte Translatoren für schnellere thermische Reaktion.
• Einstell‑Centerlines: 21,0 mm (0,827"), 25,4 mm (1,000"), 28,6 mm (1,125"); weitere Abstände auf Anfrage.
• Edelstahlabdeckung zum Schutz vor Zugluft und Rückständen.
• Niedriges Profil, nahe am Walzenspalt.
• Optionales VI‑R‑Design als modulare Baugruppe, abnehmbar für Wartung.

Merkmale Autoflex™ VI‑RE
US Patent 10,518,459

• Ca. 43% höhere Hubweite gegenüber früheren Ausführungen ohne Verlängerung der Reaktionszeit.
• Betrieb unter konvektiver oder erzwungener Luftkühlung möglich.
• Heizungsverkabelung über Schnelltrennstecker zur Anschlussdose geführt.
• Modulsätze mit 3 oder 4 Einstellungen für gezielten Zugriff auf Verschleißteile.

Prodigi™ motorisierte Lippenaktuatoren
Prodigi™ ersetzt thermische Einstellbolzen durch motorisierte Aktuatoren, die Motordrehung in präzise lineare Bewegung übersetzen. Die Aktuatoren sind außerhalb der heißen Zone angeordnet und ermöglichen schnelle APC‑gesteuerte Korrekturen per Fernbedienung.

Praxisdaten

• Entwicklungstests: anfängliche Dickenabweichung ~±25% wurde innerhalb von ~44 Sekunden deutlich reduziert.
• Mit APC und Prodigi™ wurde nach ~3 Minuten nahezu die Zieldicke über die Düsenlänge erreicht, vs. ~12 Minuten bei konventionellen thermischen Aktuatoren.
• Vorteile: schnellere Stabilisierung, geringerer Ausschuss, reproduzierbare Produktionszyklen.

Vorteile und typische Anwendungen

• Schnellere, präzisere lokale Steuerung des Lippenspaltmaßes (manuell, thermisch, motorisch).
• Verbesserte Profilgleichmäßigkeit und höhere Ausbeute.
• Modulare Optionen für einfache Wartung und Retrofit.
• Typische Anwendungen: Barrier‑Filme, atmungsaktive Hygiene‑Folien, optische/thermosensitive Folien, CPP/Cast/Stretch/BOPE/BOPP, Hot‑melt/liquid Beschichtungen für Extrusion und Laminierung.

Technische Daten

• Produkttyp: EDI® Lippenjustiersysteme (Manual, Autoflex™, Prodigi™).
• Einstellmechaniken: Push‑Only, Differential (2‑Gewinde), Push‑Pull, thermische Blöcke (Autoflex™), motorisierte Aktuatoren (Prodigi™).
• Centerlines: 21,0 mm (0,827"), 25,4 mm (1,000"), 28,6 mm (1,125"); weitere Abstände auf Anfrage.
• Manuelle Grobbewegung: ~1,0 mm/Umdrehung; differenzielle Feineinstellung: ~0,2 mm/U.
• Autoflex™: beheiz‑/kühlbare Einstellblöcke; massereduzierte Translatoren.
• VI‑RE: ~43% Hubsteigerung; Module 3/4 Einstellpunkte; Schnelltrennstecker für Heizungsverkabelung.
• Prodigi™: motorisierte Aktuatoren für präzise Fernregelung; signifikant reduzierte Korrekturzeiten in Versuchen.
