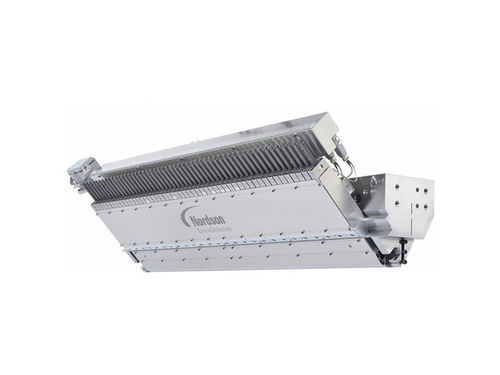

Angleicher EDI® Lip Adjustment Systems

Übersicht
Nordson bietet die EDI®-Familie von Lippenjustiersystemen für verschiedene Produktionsanforderungen: manuelle Grobeinstellung, thermische Autoflex™-Feinverstellung und Prodigi™-motorisierte Aktuatoren für Fern- und Automatikbetrieb. Die Systeme lassen sich mit Inline-Messung koppeln, um Dickenabweichungen zu reduzieren und die Ausbeute zu erhöhen.

Manuelle Lippenanpassungen
Manuelle Einstellungen ermöglichen dem Bediener, den Lippenspalt der Matrize durch Anziehen oder Lösen von Schrauben mit Handwerkzeugen zu verändern. Dieses bewährte Verfahren eignet sich für grobe Einstellungen und Vor-Ort-Eingriffe.

• Push-Only Lippenjustierung: Einzelgewinde mit großer Bewegung pro Umdrehung (~1 mm/Umdrehung).
• Differenzielle Push-Only Lippenjustierung: Zwei-Gewinde-System für feinere Bewegung pro Umdrehung (~0,2 mm/Umdrehung).
• Differenzielle Push-Pull Lippenjustierung: Zwei-Gewinde-System mit Zugfunktion zur Unterstützung der Lippenöffnung bei niedrigem Druck; feine Verstellbewegung (~0,2 mm/Umdrehung) und erhöhte Flexibilität.

Autoflex™ Lippenjustierung
Autoflex™-Systeme nutzen kontrollierte thermische Ausdehnung und Kontraktion von Einstellblöcken, um lokal feinere Lippenkorrekturen zu erreichen als mit rein manuellen Methoden. Jede Einstellposition enthält einen Heizer und einen Luftkühlpfad; Autoflex wird mit Inline-Messtechnik gekoppelt, um Dickenabweichungen zu reduzieren und die Produktivität zu steigern.

• Autoflex™ VI und VI‑R: massereduzierte Translatoren für schnellere Heiz-/Kühlreaktion; verfügbare Mittellinienabstände 21,0 / 25,4 / 28,6 mm (andere auf Anfrage); Edelstahlabdeckung gegen Zugluft und Ablagerungen; flaches Design nahe dem Nip; optionale VI‑R modulare, herausnehmbare Baugruppe für Wartung.
• Autoflex™ VI‑RE (US Patent 10,518,459): ca. +43% Hubsteigerung gegenüber Basisdesign ohne Verlängerung der Reaktionszeit; Betrieb mit Konvektions- oder Zwangsluftkühlung möglich; Heizungsverkabelung mit Schnelltrennstecker; modulare Sets mit 3 oder 4 Anpassungen für einfachen Zugriff auf Verschleißteile.

Prodigi™ motorisierte Lippenaktuatoren
Das EDI® Prodigi™ System ersetzt manuelle oder thermische Bolzen durch motorisierte Aktuatoren, die an bestehende Einstellgewinde angeschlossen sind und Motordrehung in präzise lineare Bewegung an den Einstellpunkten übersetzen. Prodigi ermöglicht schnelle, reproduzierbare Korrekturen und präzise automatisierte Steuerung der Lippenspaltpositionen.

• Ermöglicht ferngesteuerte, reproduzierbare Einstellungen ohne direkten Kontakt mit der heißen Matrize.
• Entwicklungstest: anfängliche Dickenabweichung von ~±25% deutlich reduziert in ~44 s; ca. 3 Minuten nach Aktivierung des APC wurde nahezu perfekte Dicke über die Matrizenlänge erreicht (vs. ~12 Minuten mit herkömmlichen thermischen Aktuatoren).

Integration & Systemvorteile
Diese Lippenjustiersysteme sind für die Integration mit Mess- und Regelungssystemen (z. B. APC) ausgelegt, um Ausschuss zu reduzieren, die Zeit bis zur Einhaltung der Toleranzen zu verkürzen und die Prozessstabilität zu erhöhen. Nordson bietet ergänzende Anlagenkomponenten (Schmelzepumpen, Polymerventile, Filtration, Pelletisierung, Düsen) zur Optimierung kompletter Produktionslinien.

Technische Daten

• Produktfamilie: EDI® Lippenjustiersysteme (Manuell, Autoflex™, Prodigi™)
• Mittellinienabstände: 21,0 mm, 25,4 mm, 28,6 mm (weitere Abstände auf Anfrage)
• Manuelle Typen: Push-Only ≈ 1 mm/Umdrehung; Differenziell ≈ 0,2 mm/Umdrehung; Push-Pull Differenziell ≈ 0,2 mm/Umdrehung mit Zugunterstützung
• Autoflex VI/VI‑R: massereduzierte Translatoren; Edelstahlabdeckungen; enge Annäherung an den Nip
• Autoflex VI‑RE: US Patent 10,518,459; ≈+43% Hub vs Basis; Konvektions- oder Zwangsluftkühlung; Schnelltrennstecker für Heizungsverkabelung; modulare 3- oder 4‑Punkt-Sätze
• Prodigi™: motorisierte Aktuatoren zur präzisen linearen Übersetzung von Motordrehungen; ausgelegt auf schnelle automatisierte Korrektur und Reproduzierbarkeit
• Optionen: Edelstahlabdeckungen, modulare herausnehmbare Baugruppen (VI‑R), verschiedene Kühlstrategien
• Anwendungen: Folienextrusion (blown, cast), Barriereschichten, atmungsaktive Hygiene-Filme, Stretchfilm, CPP, Extrusionsbeschichtung & Laminierung, optisch/thermisch empfindliche Filme
