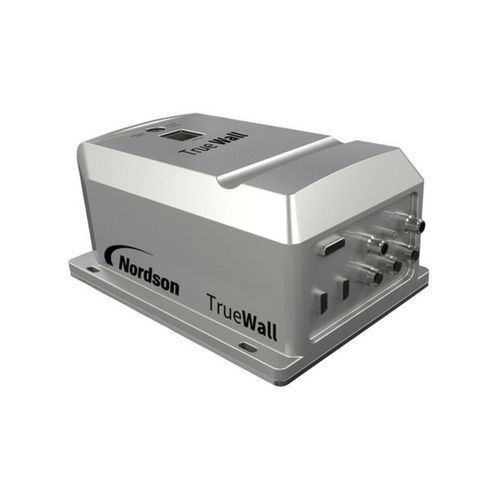

Rundlaufprüfgerät TrueWall series

automatischfür Kabelfür Rohre

Überblick
TrueWall ist ein Ultraschallmessgerät zur kontinuierlichen Erfassung von Wanddicke und Konzentrizität an runden Produkten. Es ist in mehreren Modellen für unterschiedliche OD-Bereiche erhältlich und unterstützt die Unterscheidung mehrschichtiger und dünnwandiger Produkte für Hersteller von Rohren, Schläuchen, Leitungen sowie isolierten Drähten und Kabeln.

Funktionen & Vorteile

• Automatische Messung — ermittelt die Wandstärke ohne Bedienereingaben für konstante Inline-Prüfung.
• Snap-Einrichtung & Kalibrierung — vollautomatische Einrichtung für schnelle Umrüstvorgänge.
• Mehrschichtig & Dünnwand — unterscheidet bis zu 4 Schichten und misst sehr dünne Wände mit speziellem Algorithmus.
• Kompakte Montage — Messköpfe für Einbau in Tröge oder mit dichter Membran für Außenmontage.
• Industrie 4.0 Konnektivität — Embedded Webserver, Ethernet, Encoder- und I/O-Unterstützung zur Produktionsintegration.

Modelle & Hauptbereiche
Messungen: TrueWall 1012 | TrueWall 1025 | TrueWall 1040 | TrueWall 1063
OD-Bereich: 0,25–12 mm | 2,5–25 mm | 4–40 mm | 7,5–63 mm
Mindestwandstärke (Beispiele): 10 MHz: 0,254 mm; 20 MHz: 0,127 mm; Dünnwand-Option (20 MHz): 0,025 mm (wo verfügbar).
Wandler: modellabhängig (4, 6, 8); Frequenzen: 1 MHz, 2,25 MHz, 5 MHz, 10 MHz, 20 MHz je nach Modell.

High-Speed Tolerance Checking
Das System kann bis zu etwa 10.000 Wandmessungen pro Sekunde durchführen (abhängig von Wanddicke und Konfiguration) und prüft jeden Wandler-Scan gegen konfigurierte Toleranzen, um kurzzeitige Abweichungen auf einzelnen Schichten zu erkennen.

Mehrpunktwand & Konzentrizität
Vier bis acht verstellbare Wandler umgeben das Produkt, bewerten kritische Positionen und liefern schnelle, genaue Wanddicken- und Konzentrizitätsmessungen über den Umfang.

Mehrschicht- und Dünnwandmessung
Fortschrittliche Algorithmen und Messsensitivität ermöglichen die Unterscheidung von bis zu 4 Schichten und die genaue Messung sehr dünner Wände bei wählbaren Wandlerfrequenzen.

Embedded Webserver
Lokale Weboberfläche zur Einrichtung, Konfiguration von Toleranzen, Rezeptverwaltung und Diagnose. Hauptfunktionen:

• Anzeige von Zentrierung, Wanddicke, Exzentrizität und Durchmesser.
• Integration externer Laser-OD-Messungen.
• Unterstützung von Liniengeschwindigkeit (Encoder/LaserSpeed) und diskreten I/Os.
• Rezeptverwaltung, Einstellungen und interne Diagnosefunktionen; mehrsprachige Benutzeroberfläche verfügbar.

OD-Ultraschallmessung (Option)
Die OD-Ultraschalloption nutzt optimierte Wandler-Echos zur Bereitstellung hochpräziser Außendurchmesserinformationen als kostengünstige Alternative zum Laser-OD-Scan in vielen Anwendungen.

Extern / Self-Flooding Messung
Für Messungen außerhalb eines Kühltrichters kann TrueWall mit einer versiegelten, wasserdichten Membranbaugruppe konfiguriert werden, die das Messgerät zur Durchführung externer Tauchmessungen umschließt.

Empfohlene Ergänzungen für Ihre Prozesslinie

• LaserSpeed Pro — Längen- und Geschwindigkeitserfassung.
• AccuScan 5000 — zweiachsiges Durchmesser-Messgerät.
• AccuScan 6000 — vierachsiges Durchmesser-Messgerät.
• AccuScan Pro — einachsiges Durchmesser-Messgerät.
• BenchMike Pro — Stichprobenprüf-Mikrometer.
• Smart Temp — Vorheizer für Prozesssteuerung.

Technische Spezifikationen

• Produktfamilie: TrueWall (Modelle 1012, 1025, 1040, 1063).
• Messrate: bis zu ~10.000 Wandmessungen/s (abhängig von Material und Konfiguration).
• Schichtmessung: bis zu 4 Schichten; Dünnwandalgorithmus bis 25 µm (0,001 in) bei Produkten ab ca. 250 µm, sofern anwendbar.
• OD-Bereiche nach Modell: 1012 = 0,25–12 mm; 1025 = 2,5–25 mm; 1040 = 4–40 mm; 1063 = 7,5–63 mm.
• Wandleranzahl & Frequenzen: modellabhängig (4/6/8); Frequenzen 1–20 MHz je nach Optionen.
• Messmodi/Optionen: Mehrpunktwandmessung, Konzentrizität, OD-Ultraschalloption, Durchmesser/Ovalität, Hochgeschwindigkeits-Toleranzprüfung, Self-Flooding-Konfiguration.
• Konnektivität: Embedded Webserver, Ethernet, Encoder- und Line-Speed-Eingänge, diskrete I/Os, Rezept-/Diagnosefunktionen.
• Installation: kompakte Messköpfe für Trichtermontage oder versiegelte Membran für Außenmontage.
