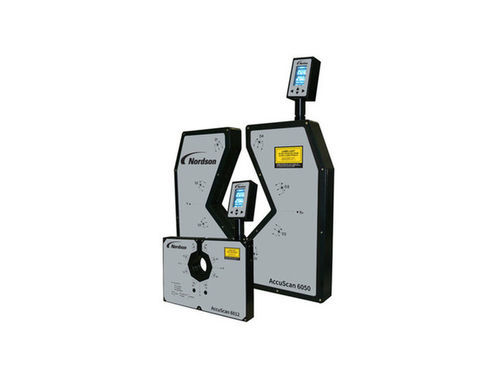

Rundheitsmessgerät AccuScan 6000

Überblick
AccuScan 6000 ist ein Vierachsen-Scanmessgerät für Durchmesser und Ovalität, das eine erweiterte Umfangsabdeckung und hohe Genauigkeit bietet, um Produkte bei engen Konstruktions- und Qualitätsvorgaben zu unterstützen. Es misst Durchmesser und Ovalität aus vier Richtungen entlang der Produktumfassung und eignet sich für Draht, Kabel, Rohr, Schlauch und andere extrudierte oder gezogene zylindrische bzw. profilierte Produkte.

Funktionen & Vorteile

• Umfassende Umfangsabdeckung – liefert einen repräsentativeren Durchschnittsdurchmesser für Produkte bis 50 mm.
• Ovalitätsmessung mit bis zu 100 % Genauigkeit bei Ausrichtung auf die Messachsen.
• Verbesserte Fehlererkennung – etwa 25 % besser als bei Dreiachsgeräten.
• Höhere Ausbeute durch Reduzierung von Ausschuss und Ausschussproduktion.
• Ultraschnelles Scannen – bis zu 9600 Scans/s insgesamt (2400 Scans/s pro Achse).
• Einzel-Scan-Wiederholbarkeit bis 1 µm (modellabhängig) durch proprietären Kalibrierungsalgorithmus.

Anwendungen

• Medizinische Kunststoffschläuche (Katheter, Medikamentenverabreichungsschläuche, chirurgische Schläuche, kleine medizinische Schläuche).
• Drähte und Kabel (LAN/Kategorie, Koaxial, medizinisch, Automotive, Spezialkabel).
• Kunststoffrohre für die Automobilindustrie.
• Plastik-Schrumpfschläuche.
• Kordeln und Leinen.
• Andere extrudierte oder gezogene zylindrische, flache oder spezielle Profilprodukte.

Verfügbare Modelle
AccuScan 6012 | AccuScan 6050
Anzahl der Achsen: 4 | 4
OD-Bereich: 0,1 - 12 mm (0,004 – 0,47 in) | 0,5 - 50 mm (0,020 - 2,00 in)
Torgröße (Gate Size): 16 mm (6012) | 60 mm (6050)
Genauigkeit: ±0,0005 mm (6012) | ±0,001 mm (6050)
Wiederholbarkeit: ±1 µm ±0,025% (6012) | ±2 µm ±0,025% (6050)
Auflösung: 0,00001 mm | 0,00001 mm
Scanrate: 2400 scans/sec/Achse (insgesamt 9600 scans/sec) | 2400 scans/sec/Achse (insgesamt 9600 scans/sec)

Hinweise
Das Vierachsen-Design reduziert tote Zonen gegenüber Zwei- und Dreiachs-Systemen, erhöht die Wahrscheinlichkeit der Erkennung von Klumpen und Einschnürungen und liefert einen repräsentativeren Durchschnittsdurchmesser. Der Kalibrierungsalgorithmus ermöglicht hohe Einzel-Scan-Wiederholbarkeit für Inline-Qualitätskontrollen.

Charakteristiken / Spezifikationen

• Serie: AccuScan 6000
• Modelle: AccuScan 6012, AccuScan 6050
• Messachsen: 4 (Vierachsen-Scan)
• Messbereiche (OD): 0,1–12 mm (6012); 0,5–50 mm (6050)
• Tor-/Aperturgröße: 16 mm (6012); 60 mm (6050)
• Genauigkeit: ±0,0005 mm (6012); ±0,001 mm (6050)
• Wiederholbarkeit: ±1 µm ±0,025% (6012); ±2 µm ±0,025% (6050)
• Auflösung: 0,00001 mm
• Scanrate: 2400 scans/sec pro Achse (insgesamt 9600 scans/sec)
• Einzel-Scan-Wiederholbarkeit: bis zu 1 µm (modellabhängig)
• Typische Branchen: Medizintechnik, Draht & Kabel, Automobilrohre, Schrumpfschläuche, Kordeln, extrudierte/gezogene Profile
