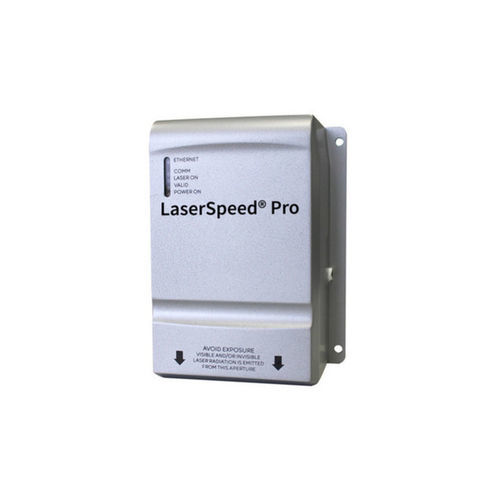

Längenmessgerät LaserSpeed Pro series

GeschwindigkeitkontaktlosLaser

Übersicht Das LaserSpeed Pro Messgerät von Nordson ist ein berührungsloses Laser-Doppler-Velosimetrie-(LDV)-System zur präzisen Messung von Länge und Geschwindigkeit bewegter Oberflächen. Typische Genauigkeit ±0,03% und Wiederholbarkeit ±0,02%. Keine beweglichen Teile, werkseitig kalibriert und mit Ethernet-Anbindung für Industry-4.0-Integration. Robuste Gehäuse und mehrere Stand-off-Optionen passen das Gerät an anspruchsvolle Industrieumgebungen an.

Anwendungen

• Kontinuierliche Längenmessung
• Geschwindigkeitsmessung (vorwärts/rückwärts und echte Nullgeschwindigkeit)
• Differenzielle Geschwindigkeitsregelung
• Cut-to-length Steuerung
• Spannungsregelung
• Messung diskreter Produkte
• Positionierung von Produkten
• Druck- und Beschichtungsprozesssteuerung

Merkmale & Vorteile

• Direkter Ersatz für Tachometer und Drehgeber
• Berührungslose Messung: kein Rutschen, keine Markierung; für alle Materialien, Formen, Farben und Texturen geeignet
• Bidirektionale Messung und echte Nullgeschwindigkeits-Erkennung
• Werkseitig kalibriert; keine beweglichen Teile für geringen Wartungsaufwand
• Industry-4.0-fähig mit Ethernet und industriellen Kommunikationsoptionen
• Optionen für raue Umgebungen: Edelstahlgehäuse, Luftspülung, dichte Gehäuse

Modelle & Stand-off

• Modell-Suffixe: -401 (nur LS 4500), -403, -406, -410
• Stand-off-Abstände: -401 = 100 mm | -403 = 300 mm | -406 = 600 mm | -410 = 1000 mm
• Geschwindigkeitsbereiche abhängig von Serie (LS Pro 4500 / 8500 / 9500) — von ~0,2 m/min bis ±12000 m/min je nach Konfiguration
• Mess-Depth of Field: ca. 15 mm, 35 mm, 50 mm oder 100 mm je nach Suffix

Optionen & Konfigurationen

• 8500X / 9500X: Edelstahlgehäuse mit integrierter Luftspülung für Dampf/Nebel/Sprühnebel
• 8500E / 9500E: doppelt abgedichtete Umgebungsgehäuse für heiße/aggressive Einsatzorte
• 8500-C / 9500-C: C-Frame Montagekit für kombinierte Dicken- und Geschwindigkeits/Längen-Messungen (inkl. Messkopf, Montageleiste, Winkelspiegel und Schutzabdeckung)

Technische Daten

• Messtechnologie: Laser Doppler Velocimetry (LDV), berührungslos
• Typische Genauigkeit: ±0,03%
• Typische Wiederholbarkeit: ±0,02%
• Keine beweglichen Teile; werkseitig kalibriert
• Anbindung: Ethernet und industriegängige Kommunikationsprotokolle für PLC/SCADA
• Montage/Zubehör: C-Frame Kits, Spiegelbaugruppen, Montageleisten und Schutzabdeckungen
• Typische Branchen: Draht & Kabel, Rohr & Schlauch, Metall, Folie, Papier, Verpackung, Holz, Gummi
