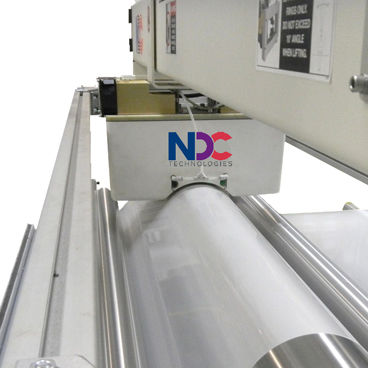

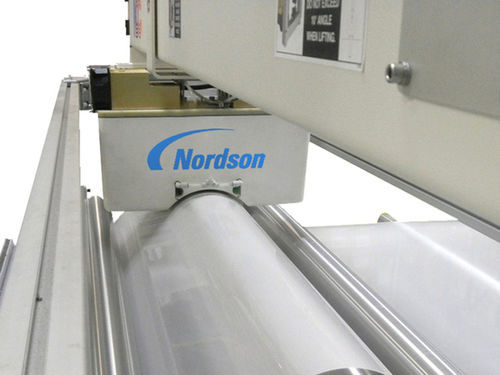

Dicken-Mikrometer OptiMike™

optischkontaktlosPräzision

Übersicht
Das OptiMike optische Mikrometer liefert eine direkte, einseitige und berührungslose Dickenmessung für nichtmetallische Bahnen und dicke Folien in Inline-Anwendungen. Die optische Messmethode ist unempfindlich gegenüber Farbe, Dichte, Glanz oder Transparenz. Eine LED-Matrix projiziert einen Lichtstrahl über den Scheitel des Produkts auf einer präzisen Referenzrolle mit geringer Laufabweichung; ein CCD-Mikrometer-Array erkennt die Unterbrechung des Strahls (Oberfläche) mit submikroner Auflösung. Ein integrierter Wirbelstromsensor misst den Abstand Sensor–Rolle, und die Messdaten werden kombiniert, um die absolute Gesamtdicke in Echtzeit zu berechnen.

Hauptmerkmale

• Berührungslose, einseitige Dickenmessung, geeignet für Inline-Web-Anwendungen
• Nuklearfreie Technologie (keine radioaktive Quelle)
• Unempfindlich gegenüber Produktfarbe, Dichte, Glanz oder Transparenz
• Kombinierbar mit Wiegesensoren zur Dichtebestimmung
• Auslegung zur vereinfachten Wartung und Integration in Produktionslinien

Messprinzip
Das Messsystem verwendet eine LED-Matrix, um Licht über den Scheitel des Materials auf einer Präzisionsreferenzrolle zu projizieren. Ein präzises CCD-Mikrometer-Array auf der gegenüberliegenden Seite lokalisiert die Schattenkante zur Bestimmung der Oberflächenlage mit submikroner Genauigkeit. Ein integrierter Wirbelstromsensor erfasst den Abstand zur Rollenoberfläche; CCD- und Wirbelstromwerte werden zur Ausgabe der absoluten Dicke in Echtzeit kombiniert, z. B. für Prozessregelung und Qualitätssicherung.

Anwendungen

• Folien- und Plattenextrusion
• Schaumstoffplattenproduktion
• Kautschuk- und Kunststoffverarbeitung
• Kalanderwalzen-Produkte und beschichtete Bahnen
• Vliesstoffe und technische Textilien
• Haken- und Flauschmaterialien
• Verbundwerkstoffe und Laminat
• Band-/Web-Kontrolle in der Tabakindustrie

Merkmale / technische Spezifikationen

• Messmethode: Optisch (LED-Matrix + CCD-Mikrometer) kombiniert mit Wirbelstrom-Referenz
• Messart: Direkte, einseitige, Inline-Dickenmessung für Web-Prozesse
• Geeignete Materialien: Nichtmetallische Bahnen, Folien, Schäume, Vliesstoffe, Verbundwerkstoffe
• Auflösung: Submikron-Erfassung der Oberflächenlage (CCD-basiert)
• Referenzelement: Präzisionsrolle mit geringer Laufabweichung
• Integration: Kompatibel mit Wiegesensoren und Prozessleitsystemen
• Gerätetyp: Berührungsloser, nuklearfreier optischer Mikrometer
