Kugellager

ZylinderrollenRadialRillen

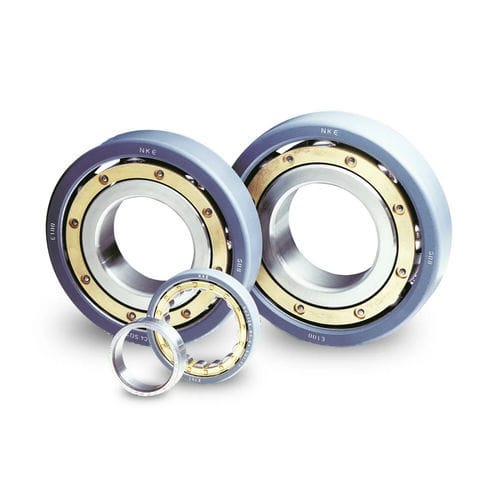

Optimaler Schutz gegen Lagerschaden durch Stromdurchgang Elektrisch isolierte NKE Wälzlager verhindert zuverlässig Stromdurchgang. Zwei Ausführungsvarianten sind verfügbar: Lager mit oxydkeramischen Isolierschichten am Außenring (SQ77) oder Innenring (SQ77E) –Die Aufbringung der Isolierung erfolgt durch Plasmatechnologie. Die Isolierung weist eine garantierte Durchschlagsfestigkeit von mindestens 1000V Gleich- oder Wechselspannung auf. -SQ77: Isolierung auf dem Außenring -SQ77E: Isolierung auf dem Innenring Programm SQ77 (Isolierung am Außenring): -Zylinderrollenlager -Bauformen: NJ, NU, NUP -Maßreihen: 210-230, 310-330 -Käfig: Messing und Kunststoff -Radialluftklassen: C0, C3, C4 -Rillenkugellager -Maßreihen: 6212-6226; 6312-6326 -Käfig: Messing -Radialluftklassen: C3, C4 -Andere Lagertypen bzw. SQ77E (Isolierung am Innenring) auf Anfrage Vorteile -Höhere Betriebssicherheit durch optimalen Schutz gegen Elektrokorrosion -Wirtschaftlicher als z.B. Isolierung an Gehäusen oder Wellen -Austauschbar: Hauptabmessungen und technische Charakteristika gleich wie bei konventionellen Lagern -Keine Gefahr einer Beschädigung der Beschichtung bei fachgerechter Handhabung Typische Anwendungen -Fahrmotoren von Schienenfahrzeugen -Elektromotoren (AC/DC) -Generatoren (wie z.B. in Windenergieanlagen)
