Brandschutzhülle

GeflechtKohlefaserAramid

Beschreibung

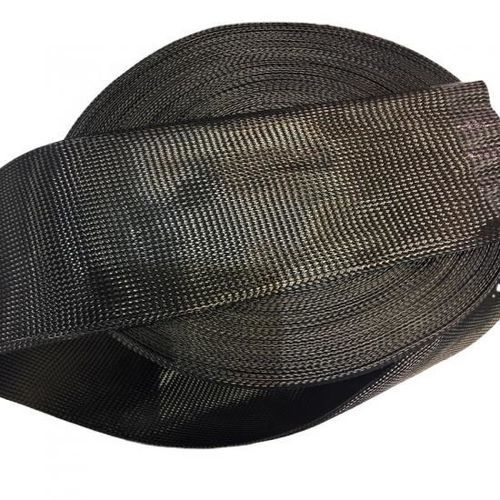

Die geflochtene Carbonfaserhülse wird aus 3K-, 6K- und 12K-Fasergarnen mittels eines speziellen Webverfahrens hergestellt und bildet eine biaxiale Flechtung mit 45°-Faserorientierung. Ebenfalls erhältlich in Kevlar- (Aramid-) und Glasfaser-Varianten, verbinden diese Hülsen geringes Gewicht mit hoher Steifigkeit, torsionaler Stabilität und Druckfestigkeit. Der Schlauchdurchmesser vergrößert sich, wenn die Enden zusammengedrückt werden, und verringert sich beim Ziehen; typische Kompression liegt bei ca. 20–25 %, Dehnung bei ca. 60–65 % gegenüber dem Basisdurchmesser.

Eigenschaften

• Gute elektrische Isolations- und Wärmeerhaltungs-Eigenschaften.
• Extrem leicht bei gleichzeitiger dimensionsstabiler Konstruktion.
• Hohe Zugfestigkeit und Temperaturbeständigkeit.
• Flexible Bauweise und einfache Montage an Leitungen, Schläuchen und Bauteilen.

Anwendung

• Abdeckung und Schutz unregelmäßiger Oberflächen, Drähte, Kabel und Schläuche; gute Stabilität und hohe Torsionsfestigkeit bei gebündelten Anordnungen.
• Typische Einsatzbereiche: Luft- und Raumfahrt, Windenergie, Marine, Abgasanlagen, Sportgeräte und Maschinenbau.

Spezifikationen (Tabelle)
Model | Fiber type | Spindle | Diameter Range (in mm) | Weight (g/m)
3K10 | 3K Carbon | 48 | 8-12 | 10
3K13 | 3K Carbon | 64 | 13-18 | 13
3K15 | 3K Carbon | 72 | 19-22 | 15
3K20 | 3K Carbon | 96 | 20-40 | 20
3K24 | 3K Carbon | 120 | 40-50 | 25
3K29 | 3K Carbon | 144 | 50-60 | 29
6K20 | 6K Carbon | 48 | 15-25 | 20
6K26 | 6K Carbon | 64 | 18-30 | 26
6K29 | 6K Carbon | 72 | 19-35 | 29
6K39 | 6K Carbon | 96 | 30-50 | 39
6K48 | 6K Carbon | 120 | 50-65 | 48
6K58 | 6K Carbon | 144 | 60-80 | 58
12K39 | 12K Carbon | 48 | 20-35 | 39
12K52 | 12K Carbon | 64 | 30-40 | 52
12K58 | 12K Carbon | 72 | 35-50 | 58
12K77 | 12K Carbon | 96 | 40-70 | 77
12K96 | 12K Carbon | 120 | 60-100 | 96
12K116 | 12K Carbon | 144 | 100-130 | 116
24K235 | 24K Carbon | 144 | 64-127 | 235

Technische Eigenschaften / Spezifikationen

• Materialtypen: Carbonfasergarne in 3K-, 6K- und 12K-Ausführungen; auf Anfrage auch in Kevlar (Aramid) oder Glasfaser erhältlich.
• Flechtorientierung: 45° biaxiale Flechtung für hohe Steifigkeit, torsionale Stabilität und Druckfestigkeit.
• Mechanisches Verhalten: Die Hülse weitet sich, wenn die Enden zusammengedrückt werden, und verringert den Durchmesser beim Ziehen; Kompression ~20–25 %, Zug ~60–65 % gegenüber dem Basisdurchmesser.
• Typische Anwendungen: Elektrische Isolierung, thermischer Schutz, Verstärkung für Hochleistungsteile, mechanischer Schutz für Drähte/Kabel/Schläuche.
• Beispiele (Modell / Durchmesserbereich / Gewicht g/m): 3K10 (8-12 mm / 10 g/m), 3K13 (13-18 mm / 13 g/m), 3K15 (19-22 mm / 15 g/m), 3K20 (20-40 mm / 20 g/m), 3K24 (40-50 mm / 25 g/m), 3K29 (50-60 mm / 29 g/m), 6K20 (15-25 mm / 20 g/m), 6K26 (18-30 mm / 26 g/m), 6K29 (19-35 mm / 29 g/m), 6K39 (30-50 mm / 39 g/m), 6K48 (50-65 mm / 48 g/m), 6K58 (60-80 mm / 58 g/m), 12K39 (20-35 mm / 39 g/m), 12K52 (30-40 mm / 52 g/m), 12K58 (35-50 mm / 58 g/m), 12K77 (40-70 mm / 77 g/m), 12K96 (60-100 mm / 96 g/m), 12K116 (100-130 mm / 116 g/m), 24K235 (64-127 mm / 235 g/m).
• Bestellung (MOQ): 1 Stück.
