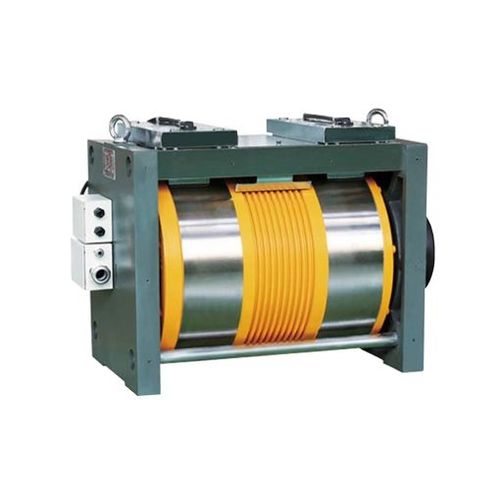

3-Phasen-Motor Diana series

Synchron400 VPermanentmagnet

- Zugkraftverhältnis: 1:1、2:1 - Nennkapazität: 320、400、450、630、800、1000、1250kg - Nenngeschwindigkeit des Aufzugs: 0,63、1、1,6、1,75m/s - Max. Hubhöhe: 60m - Max. Schachtlast: 3500kg - Anwendbarer Umrichter: 3 Phase 400V - Bremsspannung: DC200V - Anzahl der Motorpole: 20 Pole Die getriebelose Permanentmagnet-Synchron-Traktionsmaschine der Serie Diana wird direkt von einem 3-Phasen-Permanentmagnet-Synchronmotor mit niedriger Drehzahl und hohem Drehmoment angetrieben er hat die Vorteile eines niedrigen Energieverbrauchs, geringer Geräusche, keiner Umweltverschmutzung und geringer Wartung. Diese Art von Zugmaschine ist mit wandmontierten Stützen ausgestattet und hat eine Lagerstruktur, die aus vier abnehmbaren Schleppgliedern und haben eine Außenrotorkonstruktion. Die Treibscheibe ist direkt auf dem Rotorjoch montiert. Die rechteckige Bremse ist auf dem oberen Zugglied mit rechteckigem Querschnitt befestigt und hat eine einzigartige Konstruktion, die sie kompakt und leicht macht. Die Zugseilrille kann in der Mitte oder auf einer Seite angeordnet werden. Wenn die Seilrille in der Mitte angeordnet ist, kann eine doppelte Seilrille die doppelte Seilrille verwendet werden, um die Lebensdauer der Treibscheibe zu verdoppeln. Die Traktionsmaschine kann am oberen Ende des Schachtes oder am unteren Ende des Schachtes installiert werden und hat eine Handaufzugsfunktion.
