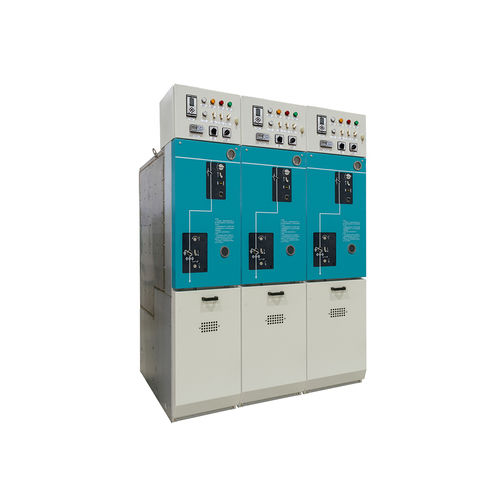

SF6-gasisolierte Schaltanlage HXGT10-40.5
MittelspannungmetallgeschotteteIndustrie

SF6-gasisolierte Schaltanlage
SF6-gasisolierte Schaltanlage
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Elektrische Merkmale
Mittelspannung
Aufbau
metallgeschottete, SF6-gasisoliert
Anwendung
Industrie, für gewerbliche Nutzung
Primärstrom

630 A, 1.250 A

VAC

40,5 kV

Beschreibung

Die gasisolierte, metallgekapselte Innenraum-Schaltanlage HXGT10-40.5 (im Folgenden HXGT10-40.5) ist ein von Tianan Electric unabhängig entwickeltes High-Tech-Produkt, das die SF6-Gasisolierungstechnologie verwendet und dessen technisches Niveau das führende nationale und internationale Niveau erreicht hat. . Der aufblasbare Schaltschrank des Lastschalters und der aufblasbare Schaltschrank des Leistungsschalters wurden 2007 bzw. 2011 zweimal mit dem Zertifikat "National Key New Product" ausgezeichnet. Alle stromführenden Hochspannungskomponenten der aufblasbaren Ring-Haupteinheit HXGT10-40.5 sind in einem Edelstahlgehäuse (IP67) versiegelt, das mit einem leichten Überdruck (0,02~0,04MPa Überdruck, 20℃) SF6-Gas gefüllt ist. Der aufblasbare Schrank hat drei Strukturen: C, F und V. Die aufblasbaren Schränke C und F verwenden SF6-Gas als Lichtbogenlösch- und Isoliermedium und arbeiten nach dem Prinzip der Lichtbogenlöschung mit SF6-Druckluft unter leichtem Überdruck. Die Anforderungen sind gering; der aufblasbare Schrank des Typs V arbeitet nach dem Prinzip des Vakuum-Lichtbogenlöschens, das die Vorteile einer hohen Schaltleistung und einer langen elektrischen Lebensdauer hat. - Neue nationale Schlüsselprodukte - Mit drei Funktionsmodulen: Lastschalter, kombiniertes Elektrogerät und Leistungsschalter - Der Nennstrom des Leistungsschalterschranks kann 1250A erreichen, und der Kurzschlussausschaltstrom beträgt 25kA - Volumen der einzelnen Einheit 500×1000×1750mm - Höhenlage unter 4000 Metern - Flexibles Layout, Modulerweiterung kann durchgeführt werden, oder Co-Box-Layout - Die erste inländische 35-kV-Schaltanlage, die den Unterwasserbetrieb der gesamten Maschine ermöglicht

---

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.
