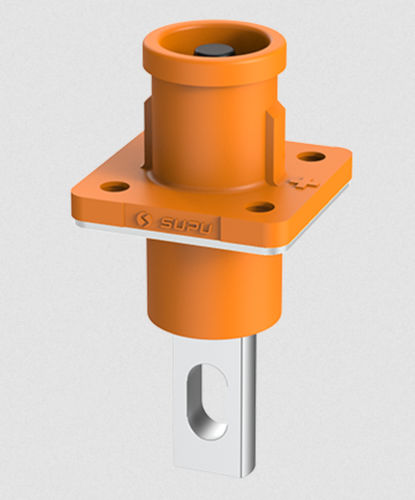

Stromversorgungs-Steckverbinder ESF-RS120A25YLPins HeaderSchraubenIsolation
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.
Eigenschaften
- Typ
- Stromversorgung
- Format
- Pins Header
- Verbindungtyp
- Schrauben
- Elektrische Merkmale
- Isolation
- Material
- Kupfer
- Produktanwendungen
- Energiespeicher
- Schutzfaktor
- IP67
- Primärstrom
120 A
- Spannung
1.500 V
- Betriebstemperatur
Max: 125 °C
(257 °F)Min: -40 °C
(-40 °F)
Beschreibung
Steckverbinder geeignet für Energiespeichermodule: Farbe: Orange Leitungsquerschnitt: 16mm² Nennspannung: 1500V DC Nennstrom: 100A Anschlussart: Schraube Kontaktart: Stift
Parameter
Anzahl der Anschlüsse
1
Anschlussart
Schraubgewinde
Betriebstemperaturbereich
-40℃～125℃
Material der Isolierung
PA
Gruppe der Isolierstoffe
Ⅲ
Kontaktwerkstoff
Kupferlegierung
Kontakt-Beschichtung
Ag, plattiert
Einsteck-/Herausziehzyklen
100
Kraft zum Einstecken
≤75N
Rückzugskraft
≥10N
Technische Daten
Überspannungskategorie
Ⅲ
Grad der Verschmutzung
3
Bemessungs-Stoßspannung
12.3KV
UL Nennstrom
120A
UL-Nennspannung
1500V
Abisolierlänge
/
Nennquerschnitt
25mm²（ AWG4）
Nennquerschnitt (AWG)
25mm²（ AWG4）
Äußerer Kabeldurchmesser
/
---
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
Alle Kataloge von Ningbo SUPU Electronics Co., Ltd. anzeigenWeitere Produkte von Ningbo SUPU Electronics Co., Ltd.
