Pneumatischer Koppler QWS

außen/innenmodular

Produktübersicht

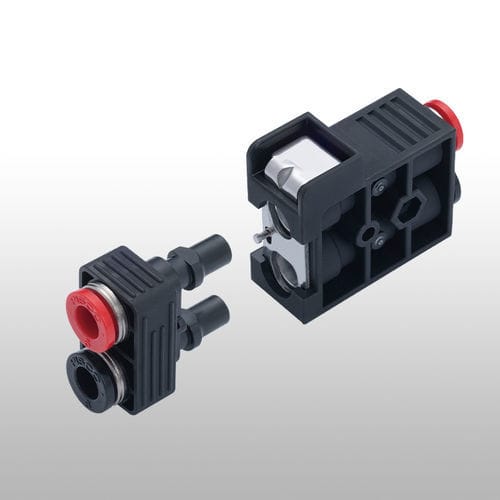

Eine einzige Bedienung kann zwei Stromkreise (ent)koppeln.

Hauptmerkmale

• Der Stecker kann einfach durch Drücken einer Verriegelungsplatte gelöst werden.
• Absperrventil: Die Buchse unterbricht den Luftstrom beim Herausziehen des Steckers.
• Stecker in drei Auslassrichtungen erhältlich (rechts oder links wählbar; Standardausrichtung: Verriegelungsplatte der Buchse nach oben).
• Entwickelt, um falsche Steckverbindungen zu verhindern: Verbindungen erfordern übereinstimmende Farbkennungen der Entsicherungsringe; eine Verbindung ist nur möglich, wenn die Ringe korrekt ausgerichtet sind.

Materialien

• Harz: PBT — verwendet für die Hauptteile aus Harz; ein Standardharz geeignet für allgemeine Umgebungen.
• Metall: Messing mit chemischer Nickelbeschichtung — verwendet für die Hauptmetallteile.
• Metall: Aluminium — verwendet für die Hauptmetallteile.
• Dichtgummi: NBR — verwendet als Dichtungsmaterial; geringere Ozonbeständigkeit.

Spezifikationen (Tabelle)
Medium: Luft
Betriebsdruckbereich: 0.1 bis 1.0 MPa
Betriebstemperaturbereich: 0 bis 60°C (kein Einfrieren)

Anschlussgröße
Rohr-Ø: φ4, φ6, φ8

Konstruktion
Modulare Stecker-/Buchsenkupplung mit integriertem Absperrventil in der Buchse und Ausrichtungsmechanismus für Entsicherungsringe zur Vermeidung von Falschverbindungen. Hauptstrukturteile aus PBT-Harz und Metallteile aus Messing (chemisch vernickelt) oder Aluminium.

Sicherheit / Handhabung

• Verwenden Sie keine Maschinen zum (Ent)Koppeln von Stecker und Buchse — Gefahr der Beschädigung der Bauteile.
• Vorsicht beim Trennen unter Druck; Innendruck kann den Stecker auswerfen.
• Stecken Sie den Stecker vollständig in die Buchse, bis er sitzt und die Verriegelung greift; ziehen Sie nach dem Koppeln leicht, um die sichere Verbindung zu prüfen.
• Verwenden Sie beide Hände beim (Ent)Koppeln, um die Kontrolle zu behalten und ein versehentliches Herauswerfen des Steckers zu vermeiden.
• Unter bestimmten Bedingungen (z. B. niedrige Temperaturen, ultraschwache Drücke) kann es zu Fluidlecks kommen.
• Vermeiden Sie Belastungen (Ziehen, Drehen, Biegen) an der Kupplung; übermäßige Kräfte können Leckagen verursachen.
• Beim Trennen kann aufgrund des Innendrucks ein Knallgeräusch auftreten.

Zusätzliche technische Hinweise

• Dauerhaftigkeit: Standard PISCO Push-in-Fittings — Festigkeitsprüfung: 30 Millionen Zyklen; Gleitbewegungsprüfung (dynamisch): 5 Millionen Zyklen (Prüfbedingungen von PISCO: Anlegen und Lösen von 0,7 MPa bei 2 Zyklen/s).
• Maximaler Betriebsdruck für Standard PISCO Push-in-Fittings: 1,0 MPa (Modellspezifikationen prüfen, da der Betriebsdruck mit der Temperatur variieren kann).
• Verwendung mit Wasser: Einige Modelle erlauben Wasser (Leitungswasser, reines Wasser, ultrapures Wasser) unter bestimmten Bedingungen — Stößdrücke unter dem maximalen Betriebsdruck kontrollieren und gegebenenfalls Insert-ring für Langzeitanwendung mit Wasser verwenden, um Schrumpfen des Rohres zu vermeiden.

Technische Daten

• Handelsbezeichnung: Twin Coupling
• Marke: PISCO
• Medium: Air
• Betriebsdruckbereich: 0.1 bis 1.0 MPa
• Betriebstemperaturbereich: 0 bis 60°C (kein Einfrieren)
• Verfügbare Rohrdurchmesser: φ4, φ6, φ8
• Hauptharzmaterial: PBT
• Hauptmetallmaterialien: Messing (chemisch vernickelt), Aluminium
• Dichtungsmaterial: NBR
